Productbeschrijving
De P&ID Connector is geen afzonderlijke plugin, maar eerder een workflow die speciaal is ontwikkeld voor de naadloze integratie van AutoCAD of AutoCAD Plant 3D en Revit binnen de industriële procesindustrie.
Hierdoor kunnen ingenieurs en planners een brug slaan tussen 2D-schema’s in AutoCAD of AutoCAD Plant 3D en 3D-objecten in Revit, door parameterinhoud van het 2D-object over te dragen naar een 3D-object.
Deze workflow bestaat uit de volgende drie plugins:
AutoCAD P&ID Connector Exporter
De P&ID Exporter-plugin biedt de gebruiker de mogelijkheid om een JSON-bestand te genereren voor de import in Revit. Bevindt de gebruiker zich in een P&ID-project en is er een tekening geopend, dan kan het exportproces worden gestart via de lintknop «Export». Nadat de export is voltooid, kan de gebruiker het gegenereerde bestand opslaan. De geëxporteerde gegevens omvatten assets en lijnen, evenals alle bijbehorende P&ID-eigenschappen en relaties tussen lijnen en assets. Daarnaast worden beeld- en positiegegevens geëxporteerd.
AutoCAD Plant3D P&ID Connector Exporter
De AutoCAD Exporter biedt de gebruiker de mogelijkheid om zowel een volledige tekening als een selectie te exporteren. Voordat de export wordt gestart, moet de gebruiker het pad en de naam van het exportbestand definiëren. Na voltooiing bevindt zich in het opgegeven pad een JSON-bestand dat kan worden gebruikt door de P&ID Importer-plugin. De geëxporteerde gegevens omvatten alle blokreferenties (uit de tekening of de selectie) die attributen bevatten. De attributen worden in dit geval behandeld als P&ID-eigenschappen. Daarnaast worden beeld- en positiegegevens geëxporteerd.
Revit P&ID Connector Importer
De Revit P&ID Connector Importer importeert de P&ID-eigenschappen uit het eerder geëxporteerde interfacebestand. Alle beschikbare P&ID-objecten kunnen vervolgens door de gebruiker vrij worden toegewezen in een 1:1-relatie met behulp van de gebruiksvriendelijke browser.
De browser biedt daarnaast de mogelijkheid om de geïmporteerde P&ID-objecten weer te geven in een geïntegreerde 2D-viewer.
Functies
Verbinding tussen AutoCAD Plant 3D en Revit
De P&ID Connector creëert een moeiteloze verbinding tussen Autodesk AutoCAD of AutoCAD Plant 3D en Revit, zodat u optimaal gebruik kunt maken van de voordelen van beide platforms.
2D-gegevens importeren in 3D-gegevens
Met slechts één klik kunt u gegevens uit P&ID-objecten extraheren en deze importeren in Revit. Dit versnelt de workflow aanzienlijk en voorkomt handmatige invoer.
Eenvoudige parametertoewijzingen
Gebruikers kunnen aangepaste parametertoewijzingen uitvoeren om aan specifieke bedrijfsvereisten te voldoen. Dit garandeert een naadloze integratie van bedrijfsspecifieke gegevens.
Plugin toont de huidige status van de toewijzing
Met de knop «Eigenschappen toewijzen» wordt een verbinding tot stand gebracht met het bijbehorende 3D-object in Revit. Groen gemarkeerde objecten in de P&ID Connector geven een succesvolle verbinding aan.
2D-viewer in Revit
De geïntegreerde viewer maakt het mogelijk om door schema’s te navigeren zonder AutoCAD of AutoCAD Plant 3D te openen. De selectiekleur in de viewer kan individueel worden aangepast.
Samenwerking
De P&ID Connector biedt de mogelijkheid om in een Revit-centraalmodel te werken zonder het risico op gegevensverlies.
Video
Overdragen van P&ID-eigenschappen
Draag uw P&ID-gegevens over en koppel deze van AutoCAD naar Revit

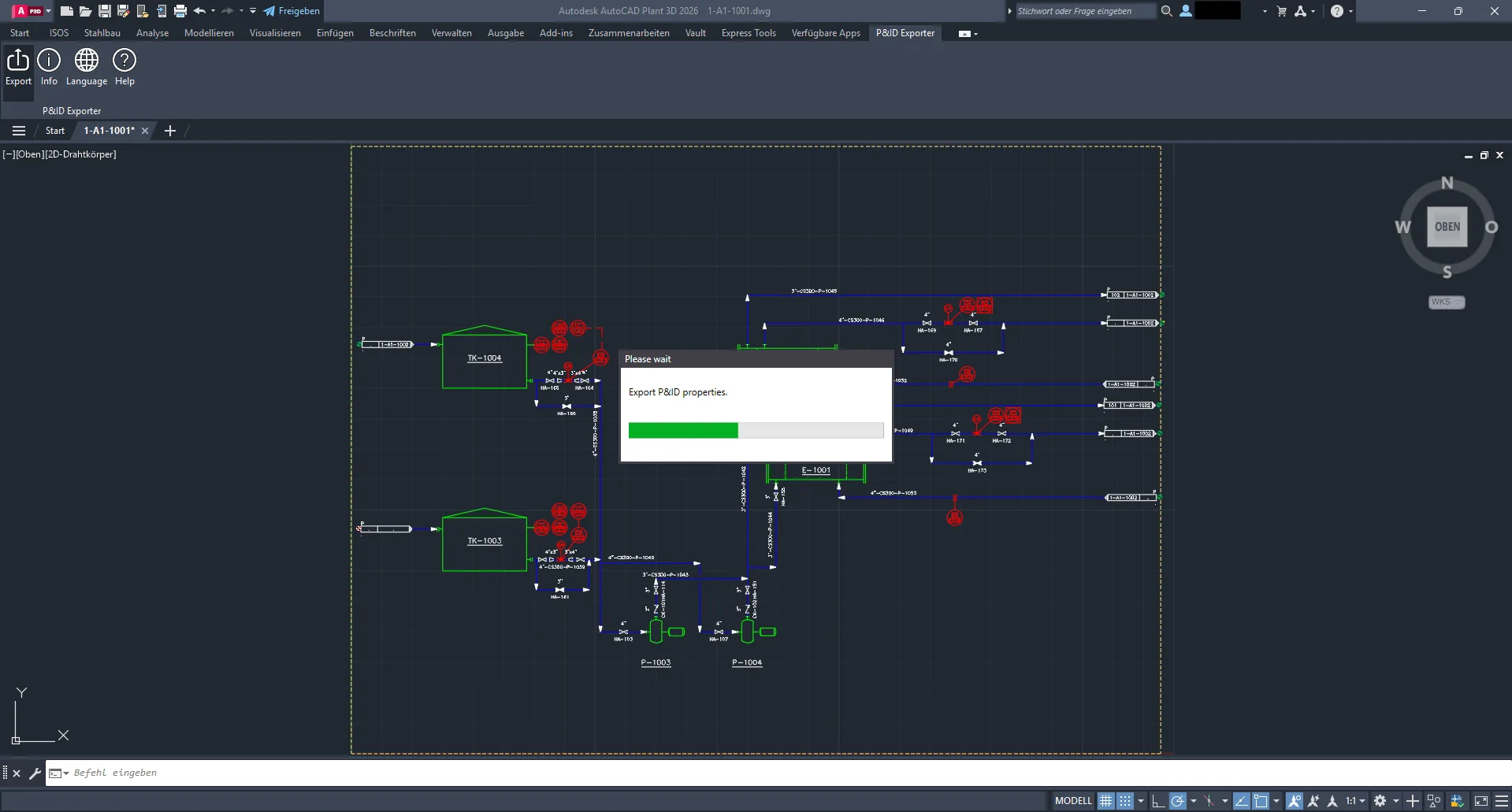

Exporteer uw schema vanuit AutoCAD of AutoCAD Plant3D naar een bestand.

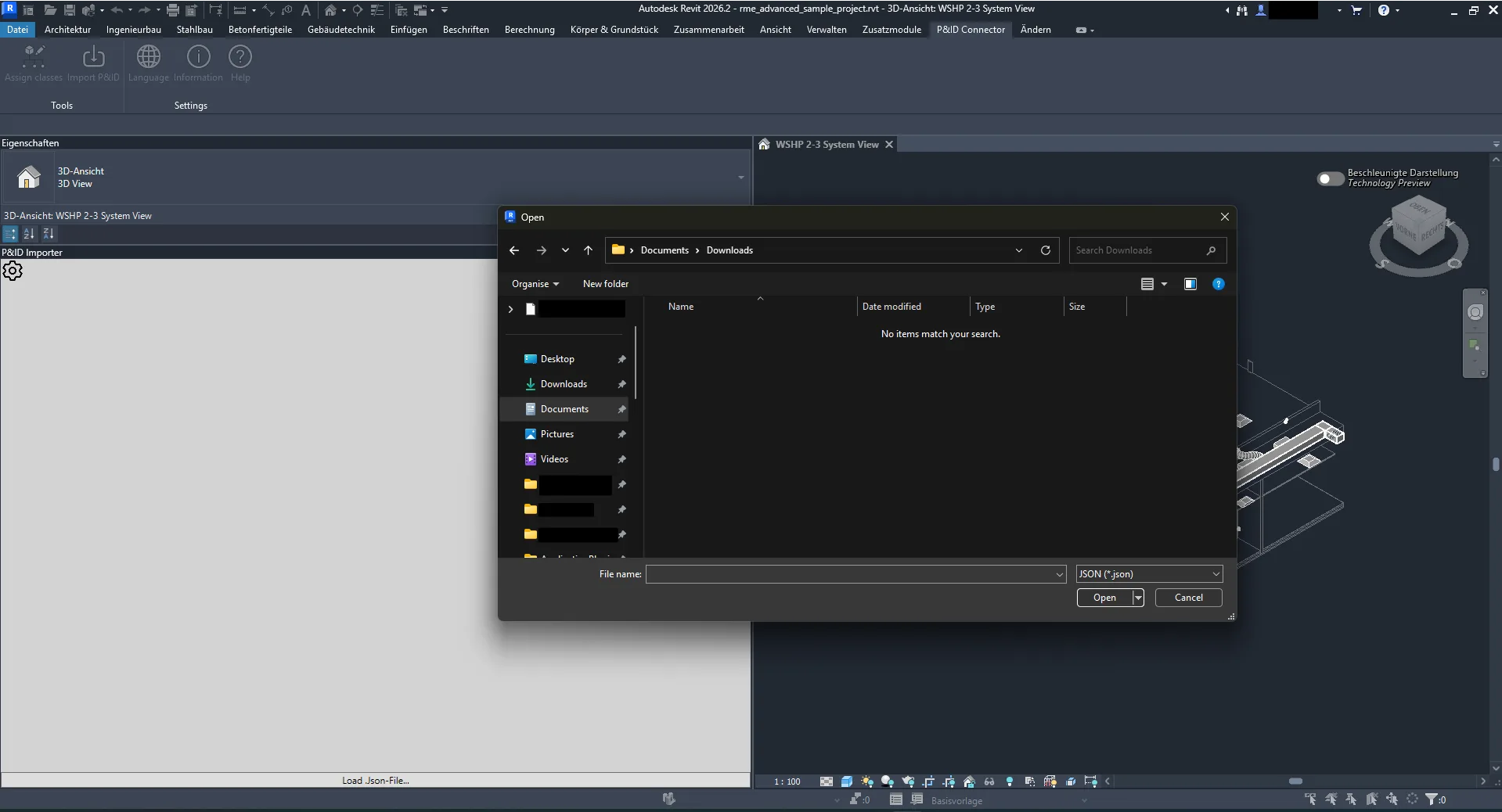

Het geëxporteerde bestand kan vervolgens in Revit worden geïmporteerd met onze plugin.

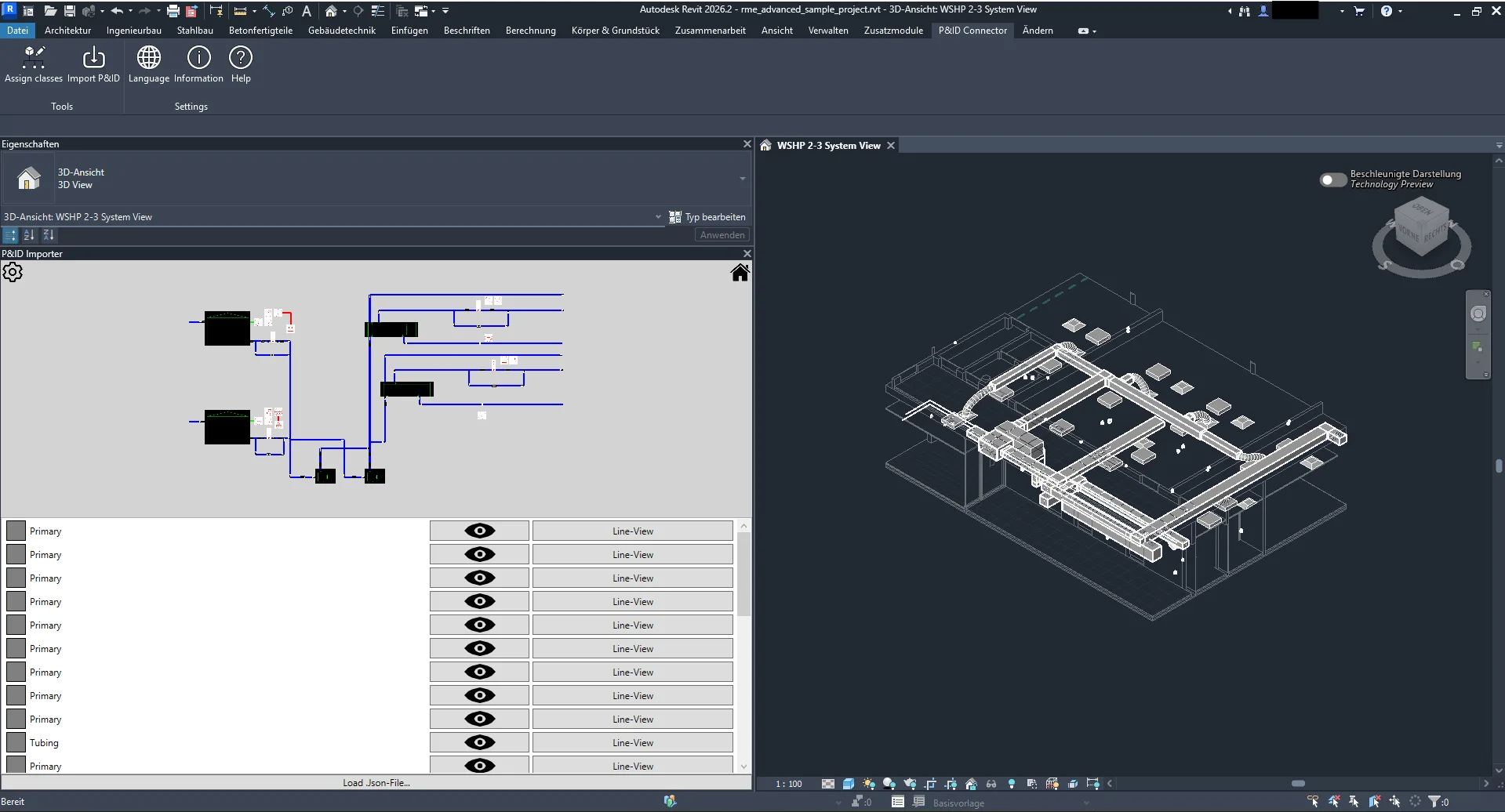

De plugin vult daarna de geïntegreerde viewer en de weergave met de gevonden elementen voor toewijzing.

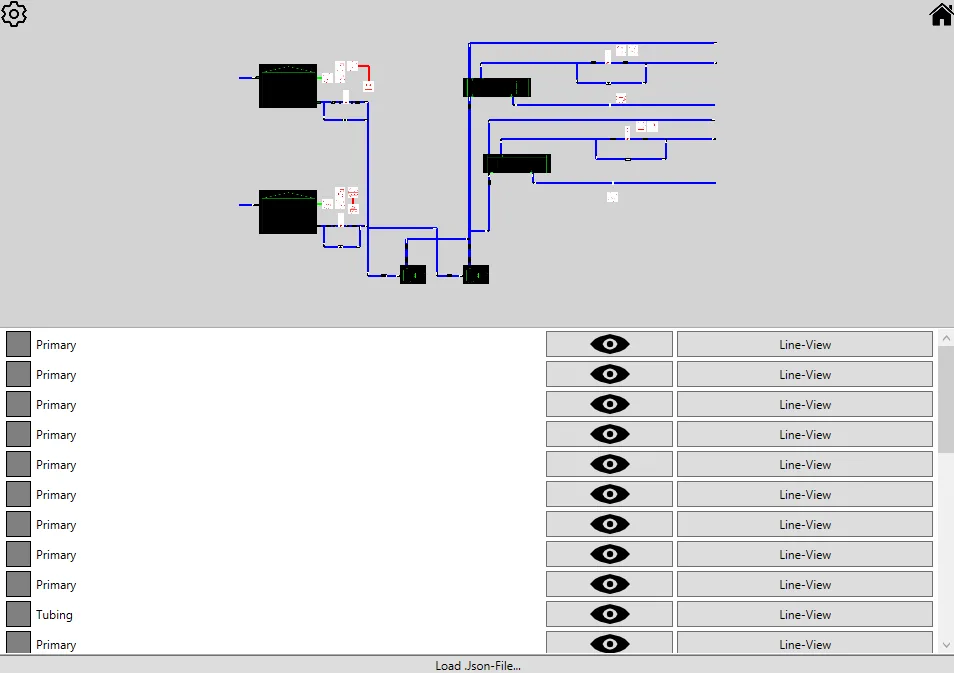

Viewer
Koppel AutoCAD-objecten aan Revit-objecten

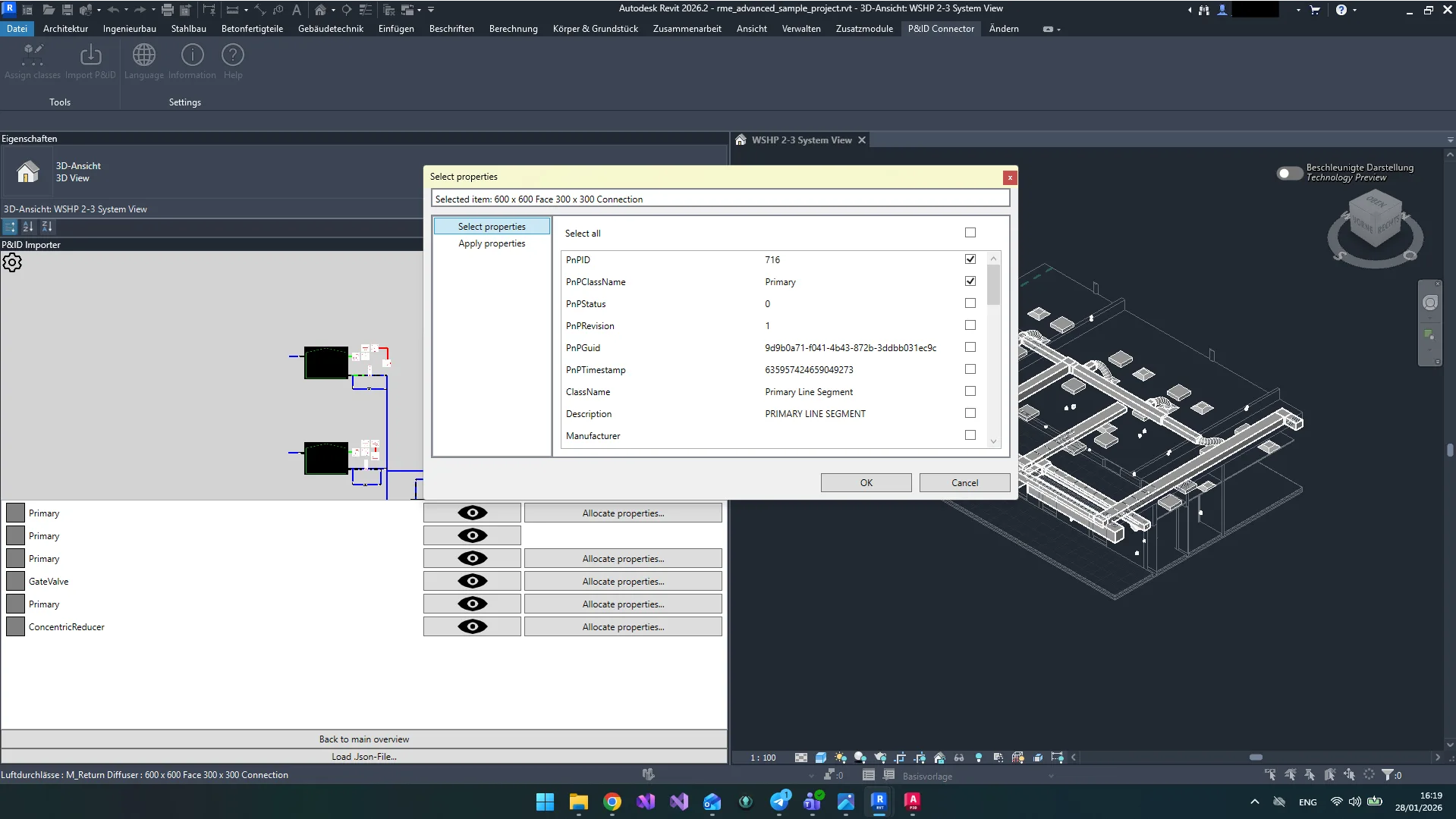

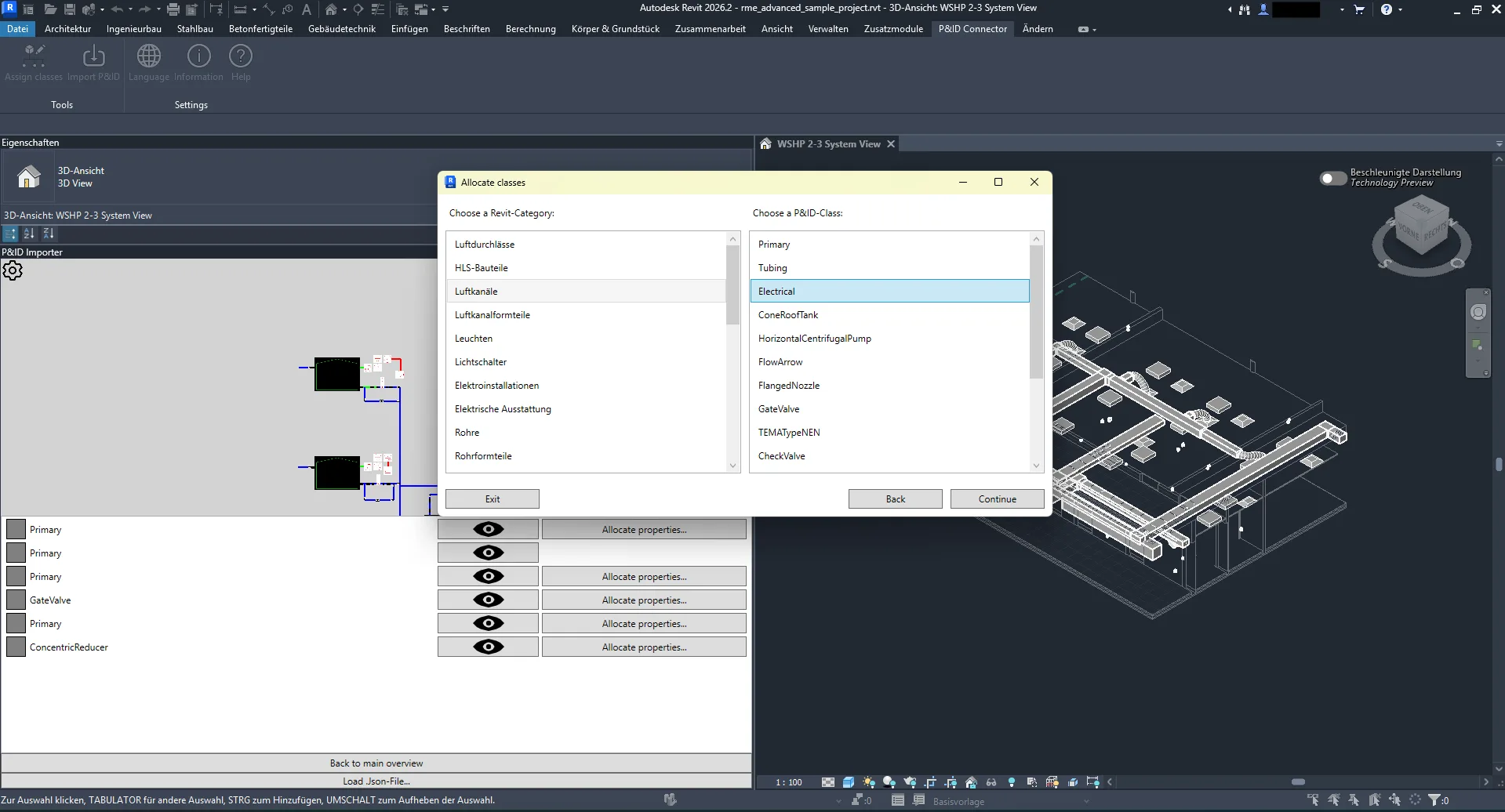

In de viewer kunnen objecten uit het P&ID-schema worden geselecteerd en toegewezen aan het bijbehorende Revit-object.

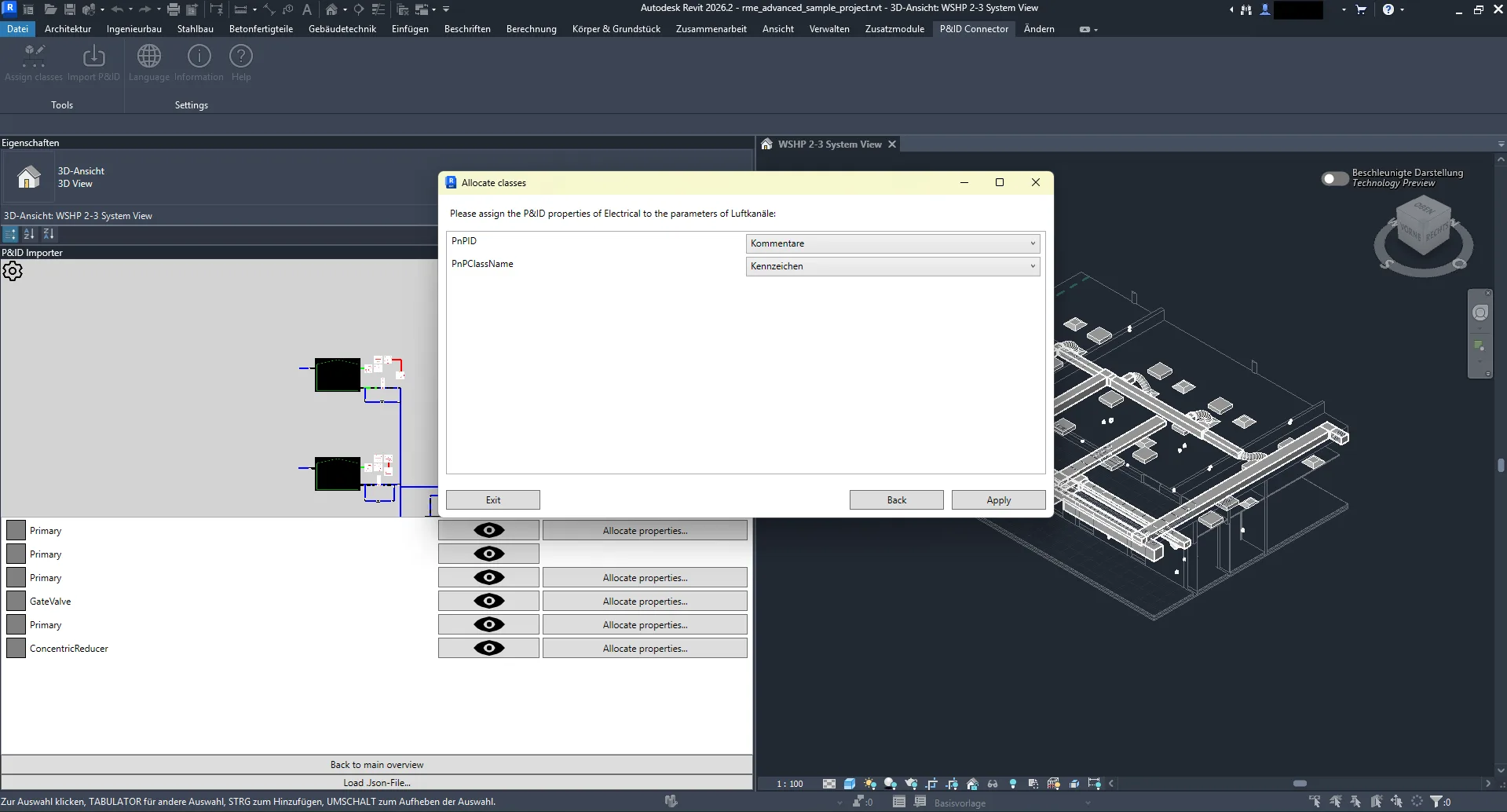

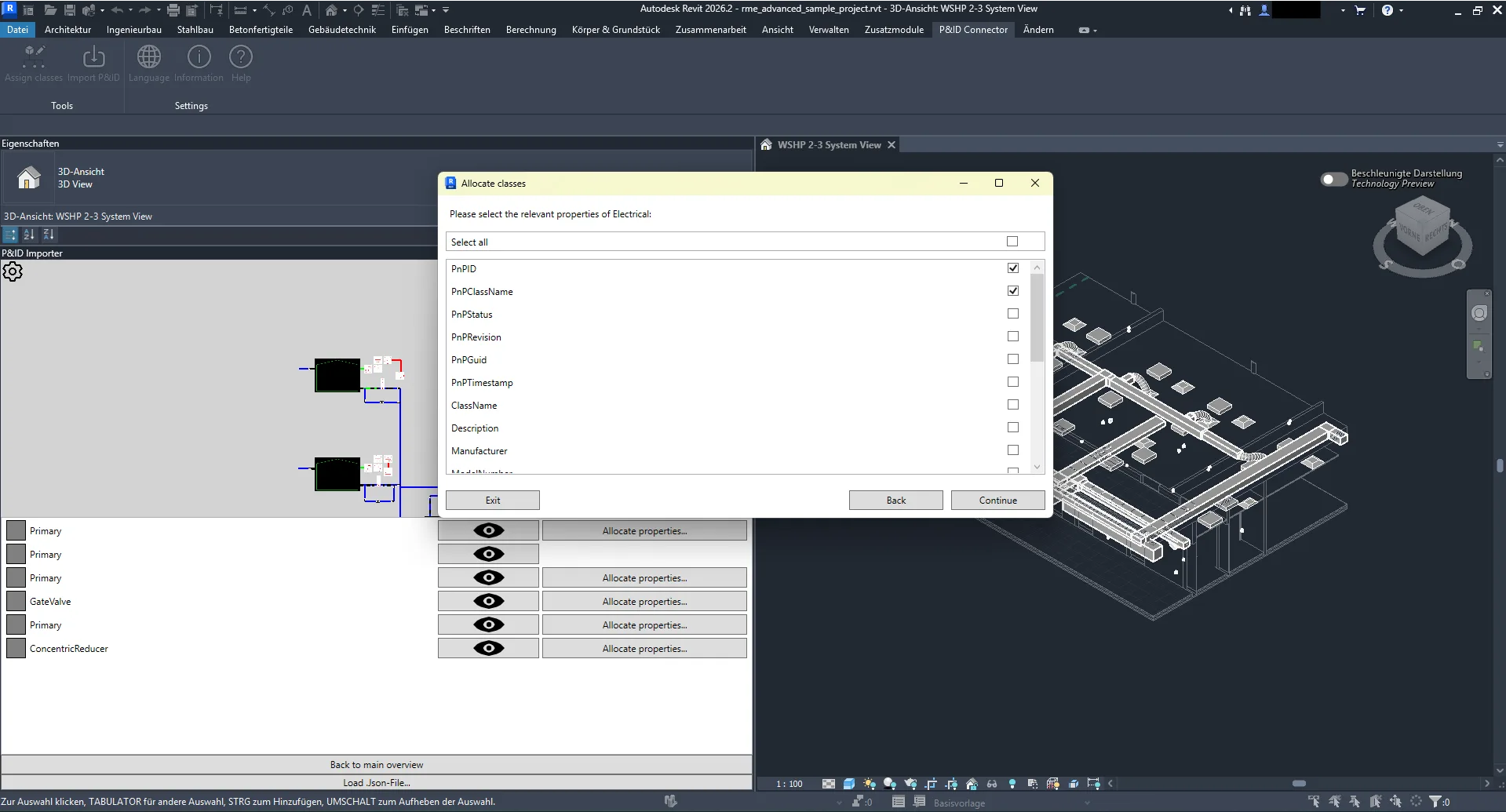

Via de viewer kunnen P&ID-eigenschappen worden toegewezen aan Revit-eigenschappen om deze te koppelen.
De gebruikte kleuren in de viewer kunnen naar wens worden aangepast.

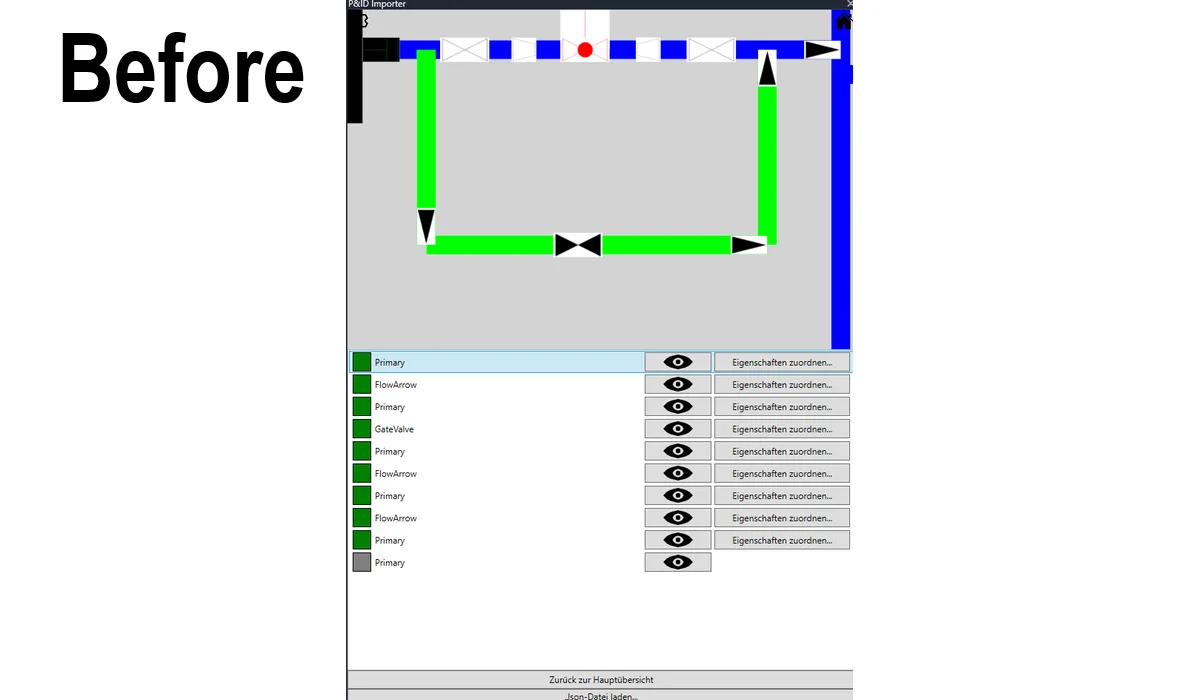

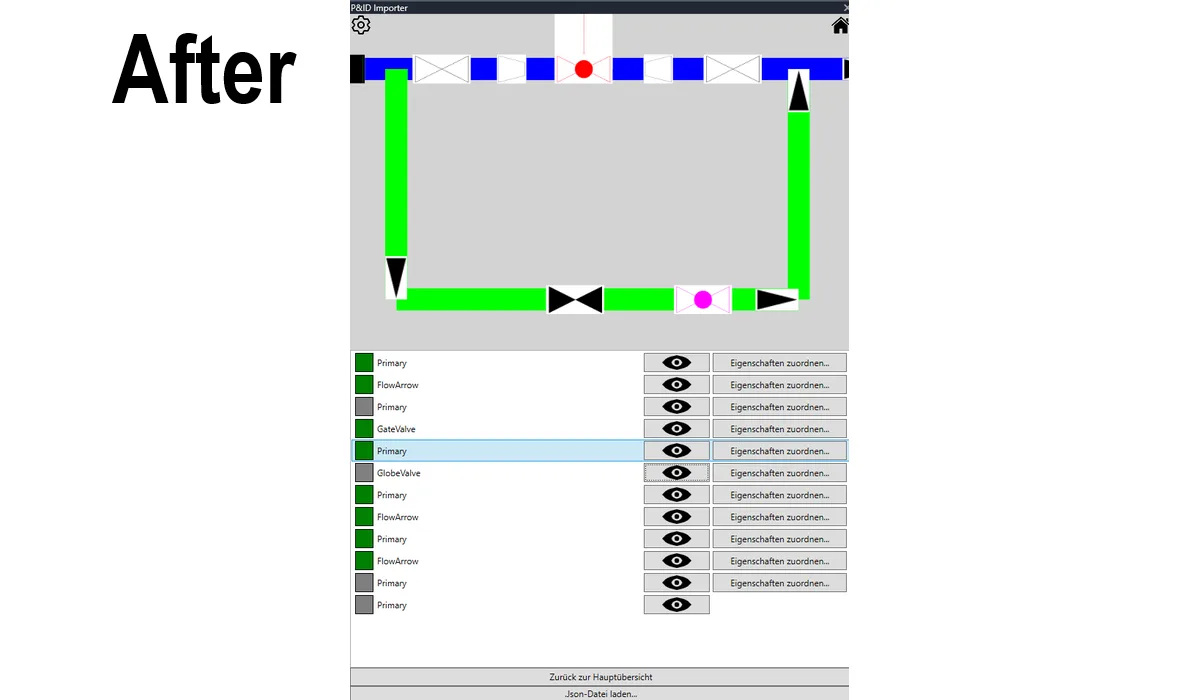

Update bij wijziging van het schema
Bij wijzigingen in het P&ID-schema kunt u de import eenvoudig bijwerken
De P&ID Connector maakt ook een eenvoudige update van de import mogelijk.
Indien een update nodig is, kunt u het exportproces vanuit AutoCAD of AutoCAD Plant3D en de import in Revit eenvoudig herhalen.
De P&ID Connector herkent dit en behoudt de toewijzing van objecten en eigenschappen, zodat u niet opnieuw hoeft te beginnen.
Maatwerkontwikkeling is onze thuiswedstrijd. In gespecialiseerde sectoren zoals industrie, techniek en bouw loopt standaardsoftware al snel tegen haar grenzen aan. Kleen Software GmbH ontwikkelt maatwerkoplossingen – exact afgestemd op uw processen en doelstellingen. Van advies tot implementatie staan uw wensen centraal. Neem gerust contact met ons op!
Prijzen
P&ID Connector
STANDARD
Alle functies inbegrepen
Direct starten
30 dagen gratis
19,99 $ / maand
Over ons
De P&ID Connector is ontwikkeld door Scholze-Thost GmbH en Kleen Software GmbH in nauwe samenwerking. Beide bedrijven zijn toonaangevend binnen hun vakgebieden en hebben hun uitgebreide knowhow ingebracht om deze krachtige tool te realiseren.
