Descrizione del prodotto
Il P&ID Connector non è un singolo plugin, bensì un flusso di lavoro sviluppato appositamente per l’integrazione fluida di AutoCAD o AutoCAD Plant 3D e Revit nell’industria dei processi industriali.
Ciò consente a ingegneri e progettisti di creare un collegamento tra schemi 2D in AutoCAD o AutoCAD Plant 3D e oggetti 3D in Revit, trasferendo i contenuti dei parametri dall’oggetto 2D a un oggetto 3D.
Questo flusso di lavoro è composto dai seguenti tre plugin:
AutoCAD P&ID Connector Exporter
Il plugin P&ID Exporter offre all’utente la possibilità di generare un file JSON per l’importazione in Revit. Se l’utente si trova in un progetto P&ID e ha un disegno aperto, il processo di esportazione può essere avviato tramite il pulsante «Export» nella barra multifunzione. Al termine dell’esportazione, l’utente può salvare il file risultante. I dati esportati includono asset e linee, nonché tutte le proprietà P&ID associate e le relazioni tra linee e asset. Inoltre, vengono esportati dati di immagine e di posizione.
AutoCAD Plant3D P&ID Connector Exporter
AutoCAD Exporter consente all’utente di esportare un disegno completo o una selezione. Prima di avviare l’esportazione, l’utente deve definire il percorso e il nome del file di esportazione. Una volta completato il processo, nella directory indicata sarà disponibile un file JSON, utilizzabile dal plugin P&ID Importer. I dati esportati includono tutte le riferimenti di blocco (dal disegno o dalla selezione) che contengono attributi. In questo caso, gli attributi vengono trattati come proprietà P&ID. Inoltre, vengono esportati dati di immagine e di posizione.
Revit P&ID Connector Importer
Il Revit P&ID Connector Importer importa le proprietà P&ID dal file di interfaccia precedentemente esportato. Tutti gli oggetti P&ID disponibili possono quindi essere assegnati liberamente dall’utente in una relazione 1:1 tramite il pratico browser.
Il browser offre inoltre la possibilità di visualizzare gli oggetti P&ID importati in un visualizzatore 2D integrato.
Funzioni
Connessione tra AutoCAD Plant 3D e Revit
Il P&ID Connector crea una connessione fluida tra Autodesk AutoCAD o AutoCAD Plant 3D e Revit, consentendo di sfruttare appieno i vantaggi di entrambe le piattaforme.
Importazione di dati 2D in dati 3D
Con un solo clic è possibile estrarre i dati dagli oggetti P&ID e importarli in Revit. Questo accelera notevolmente il flusso di lavoro ed evita inserimenti manuali.
Assegnazioni dei parametri semplificate
Gli utenti possono effettuare assegnazioni di parametri personalizzate per soddisfare requisiti aziendali specifici. Ciò garantisce l’integrazione fluida dei dati specifici dell’azienda.
Il plugin mostra lo stato attuale dell’assegnazione

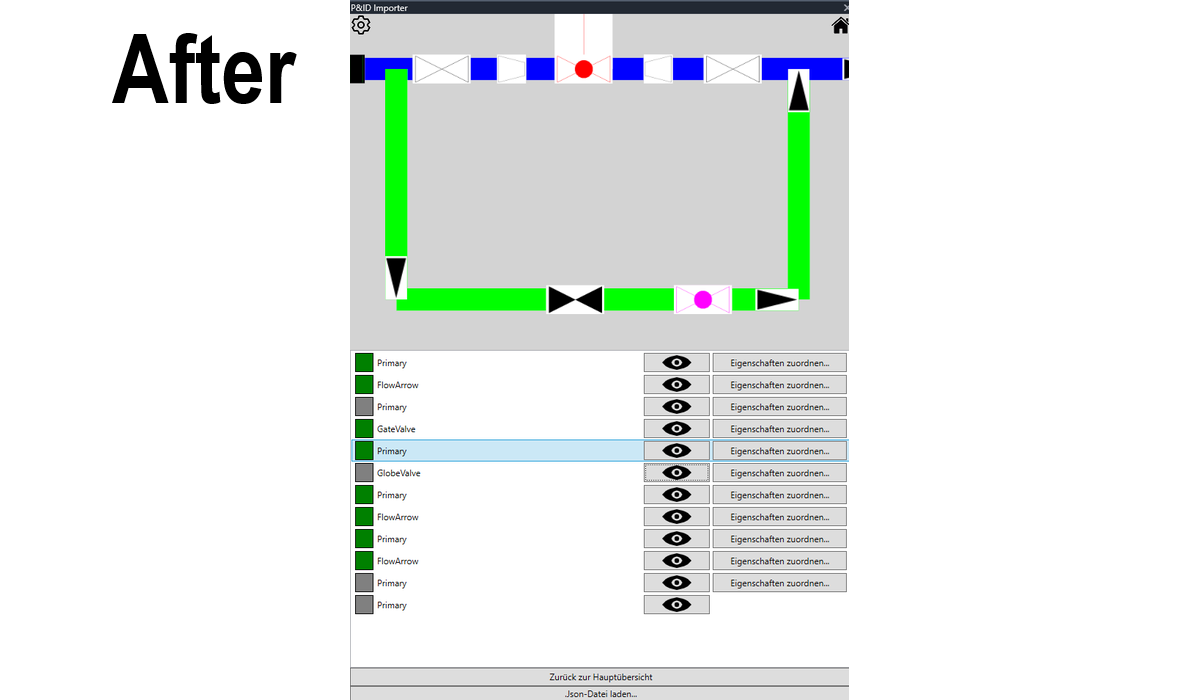

Tramite il pulsante «Assegna proprietà» viene stabilita una connessione con il corrispondente oggetto 3D in Revit. Gli oggetti contrassegnati in verde nel P&ID Connector indicano una connessione riuscita.
Viewer 2D in Revit
Il viewer integrato consente di navigare negli schemi senza aprire AutoCAD o AutoCAD Plant 3D. Il colore di selezione nel viewer può essere personalizzato.
Collaborazione
Il P&ID Connector offre la possibilità di lavorare in un modello centrale di Revit senza dover temere perdite di dati.
Video
Trasferimento delle proprietà P&ID
Trasferisca e colleghi i suoi dati P&ID da AutoCAD a Revit

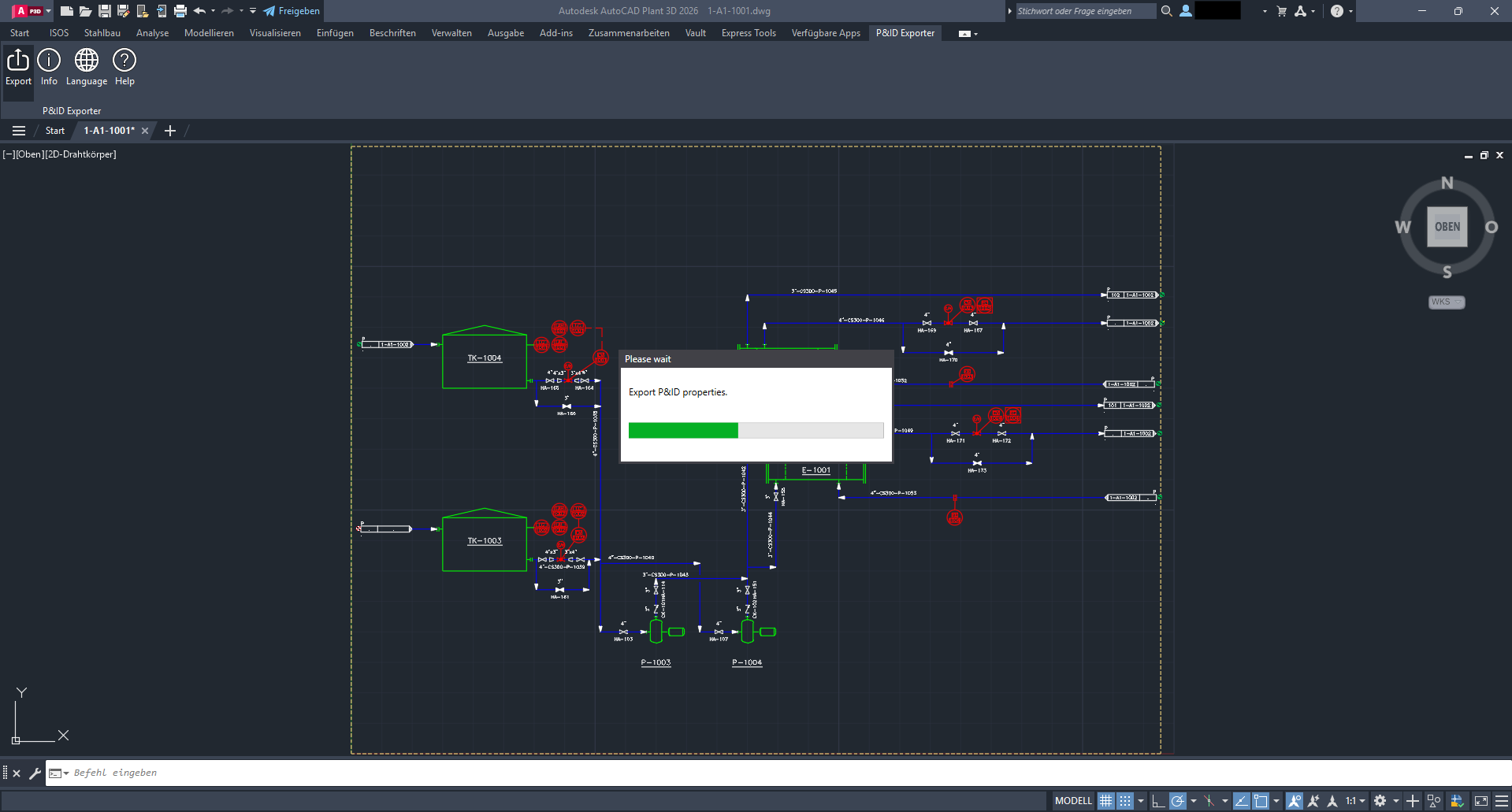

Esporti il suo schema da AutoCAD o AutoCAD Plant3D in un file.

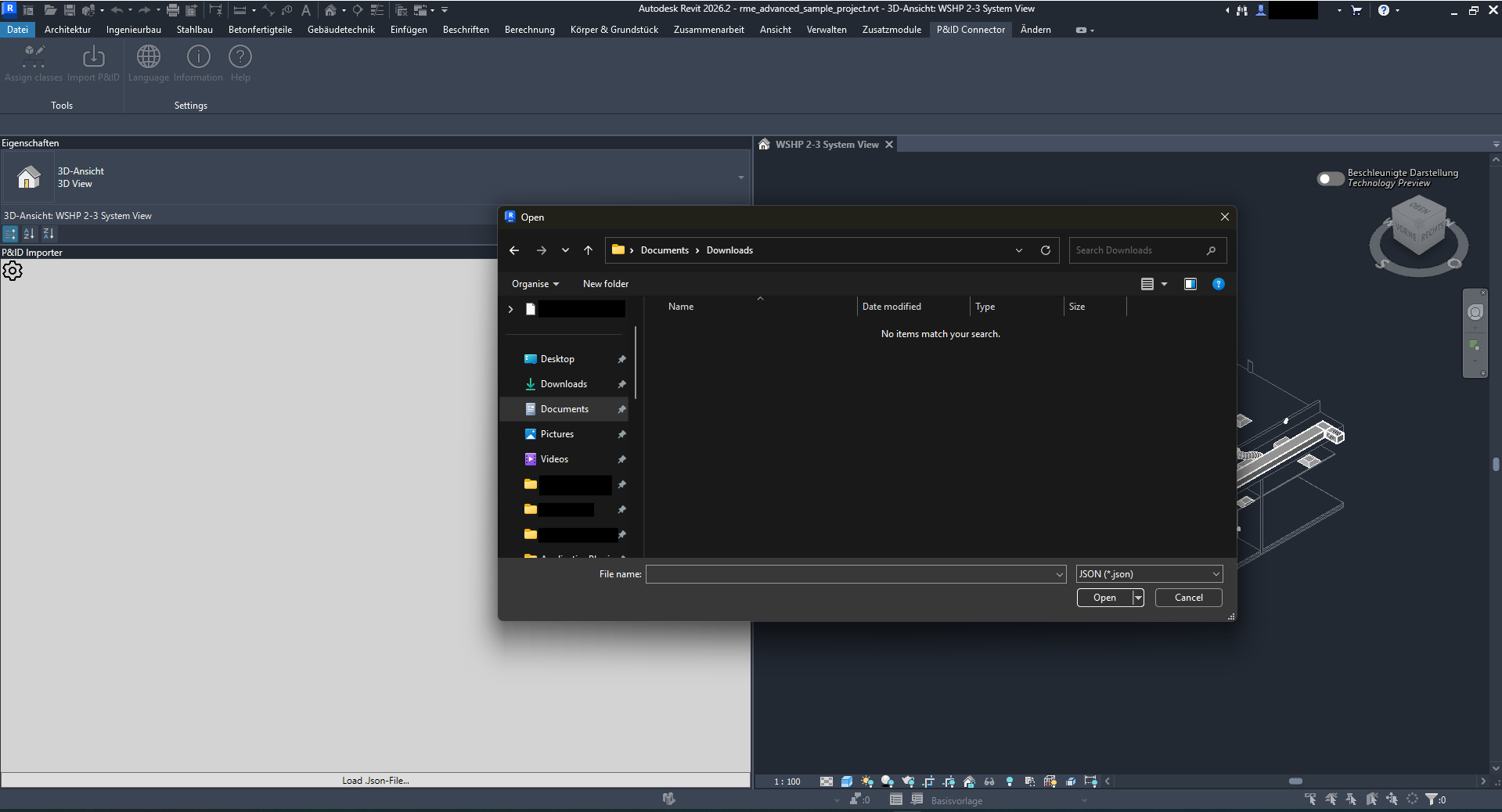

Il file esportato può quindi essere importato in Revit con il nostro plugin.

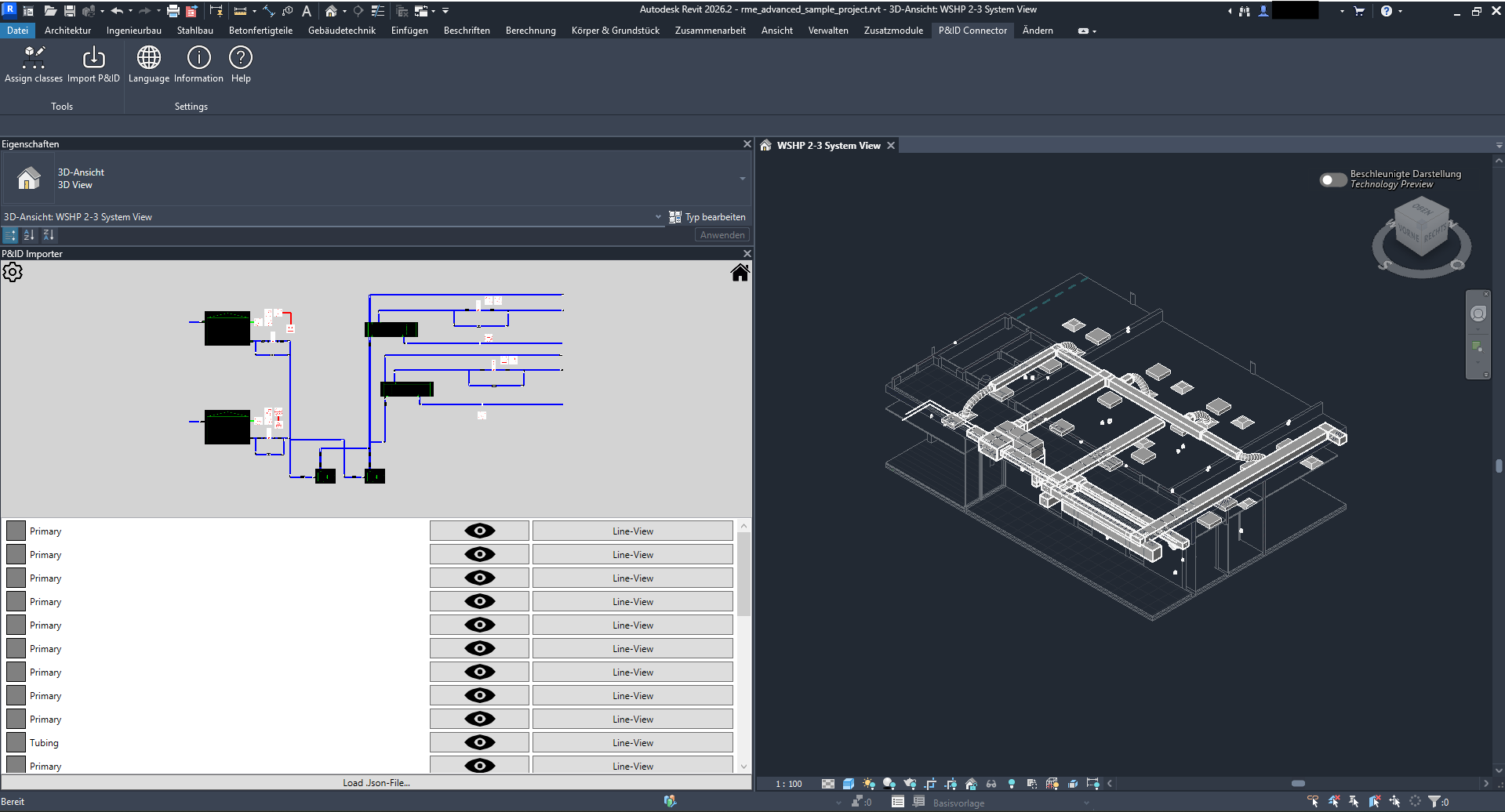

Il plugin riempie quindi il viewer integrato e la vista con gli elementi trovati per l’assegnazione.
Viewer
Colleghi gli oggetti AutoCAD con gli oggetti Revit

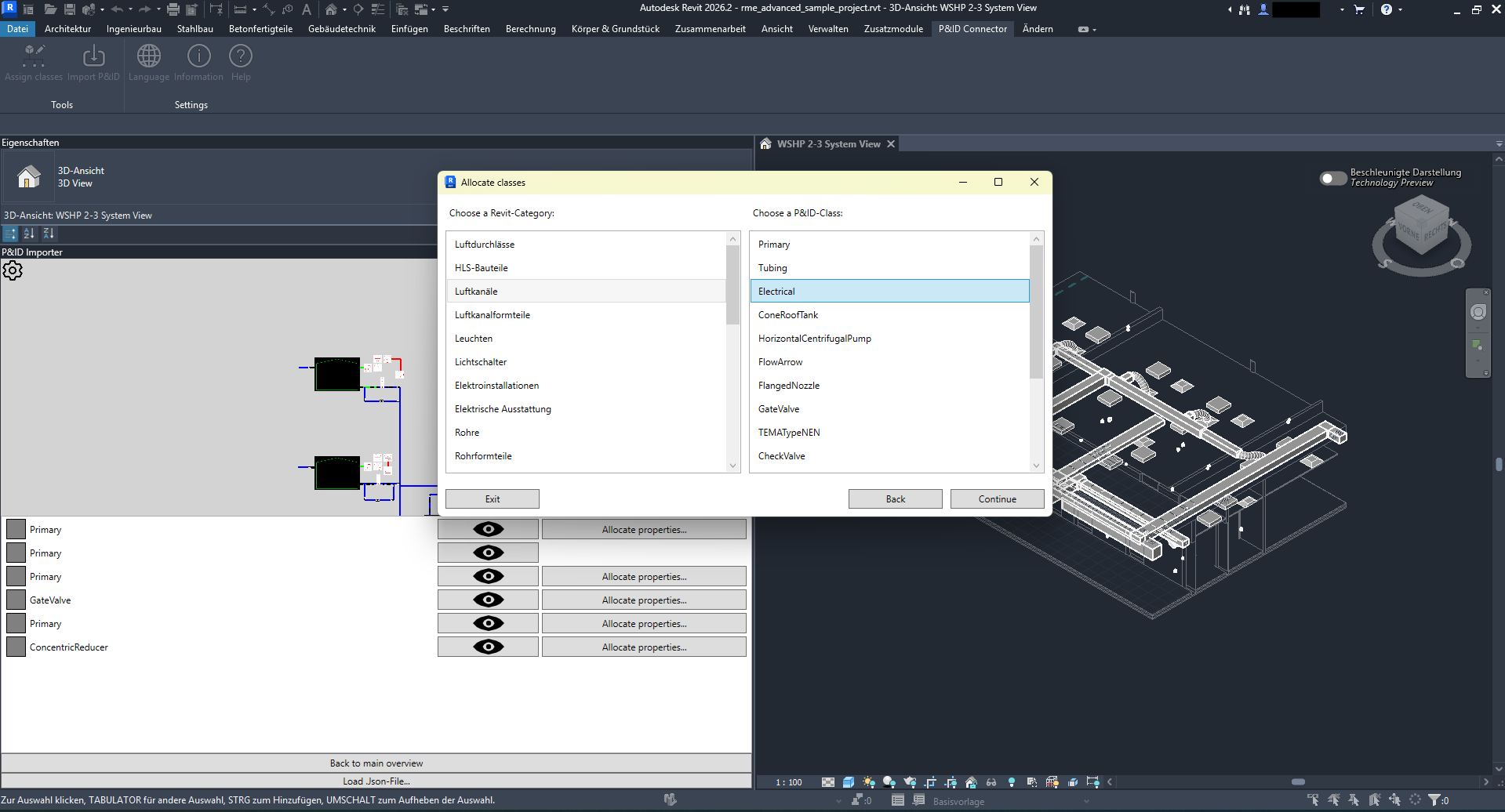

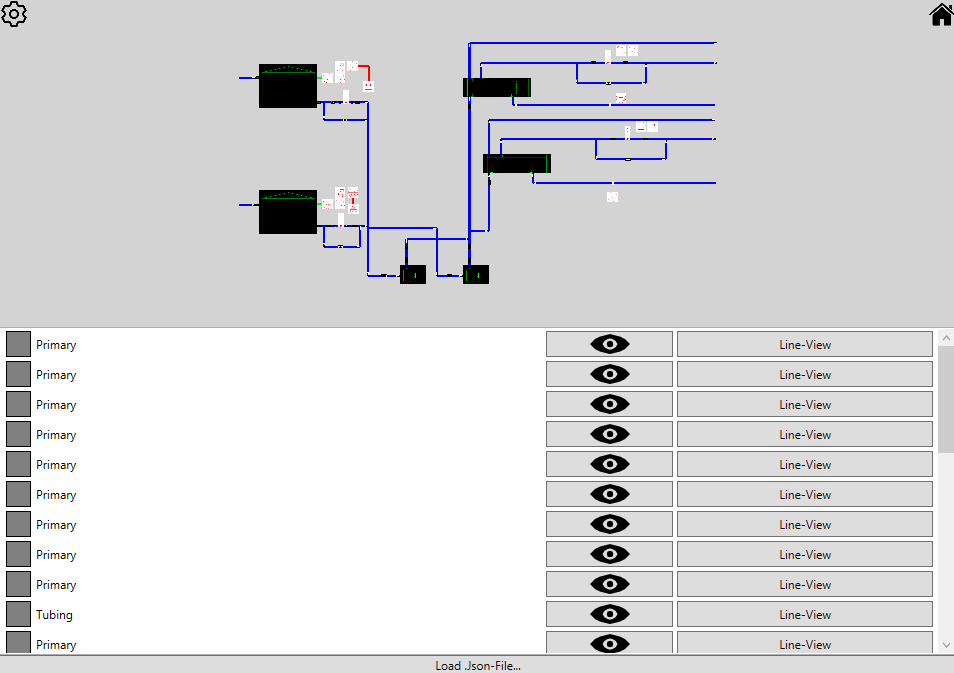

Nel viewer è possibile selezionare gli oggetti dallo schema P&ID e assegnarli al rispettivo oggetto Revit.

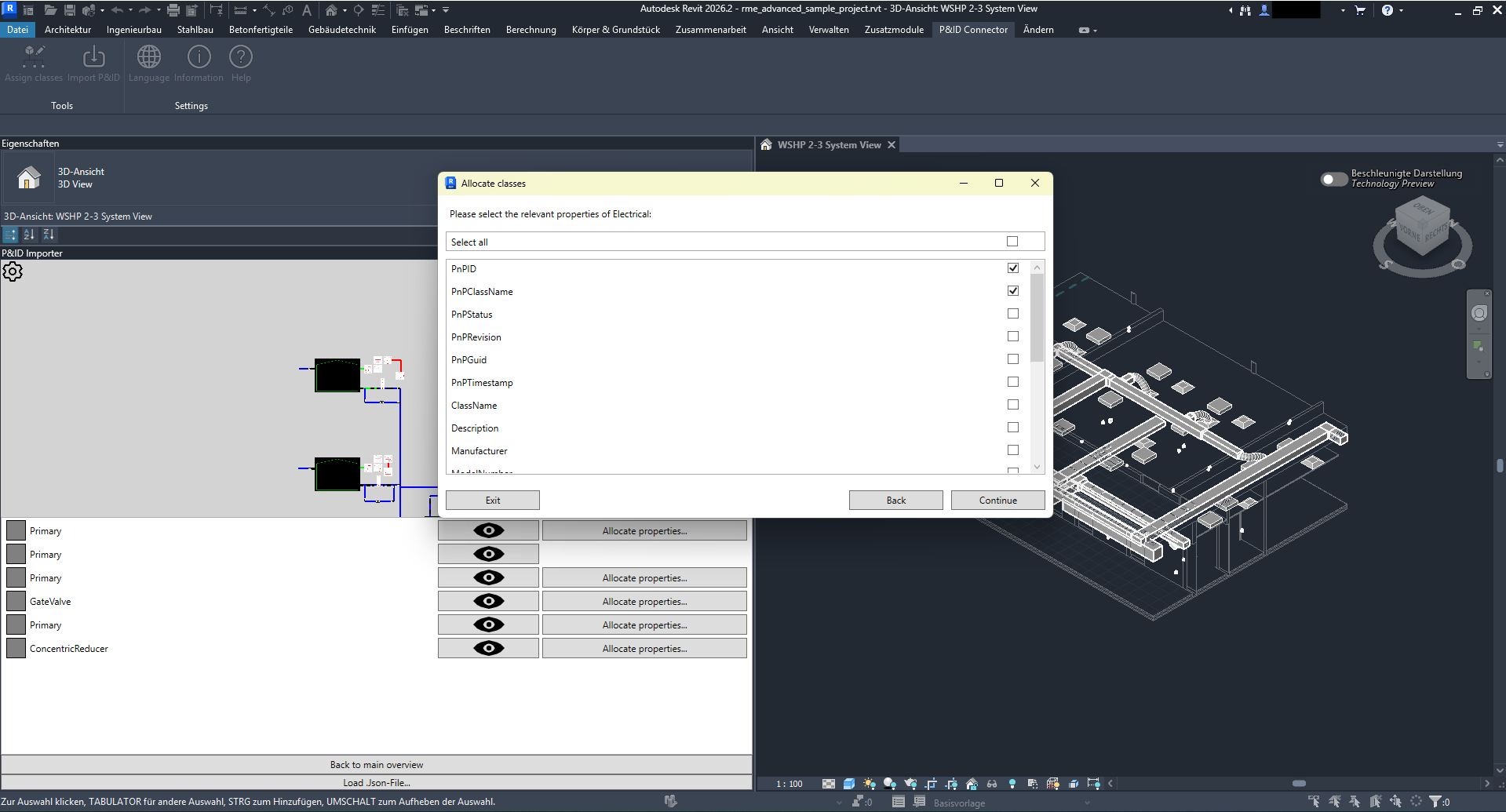

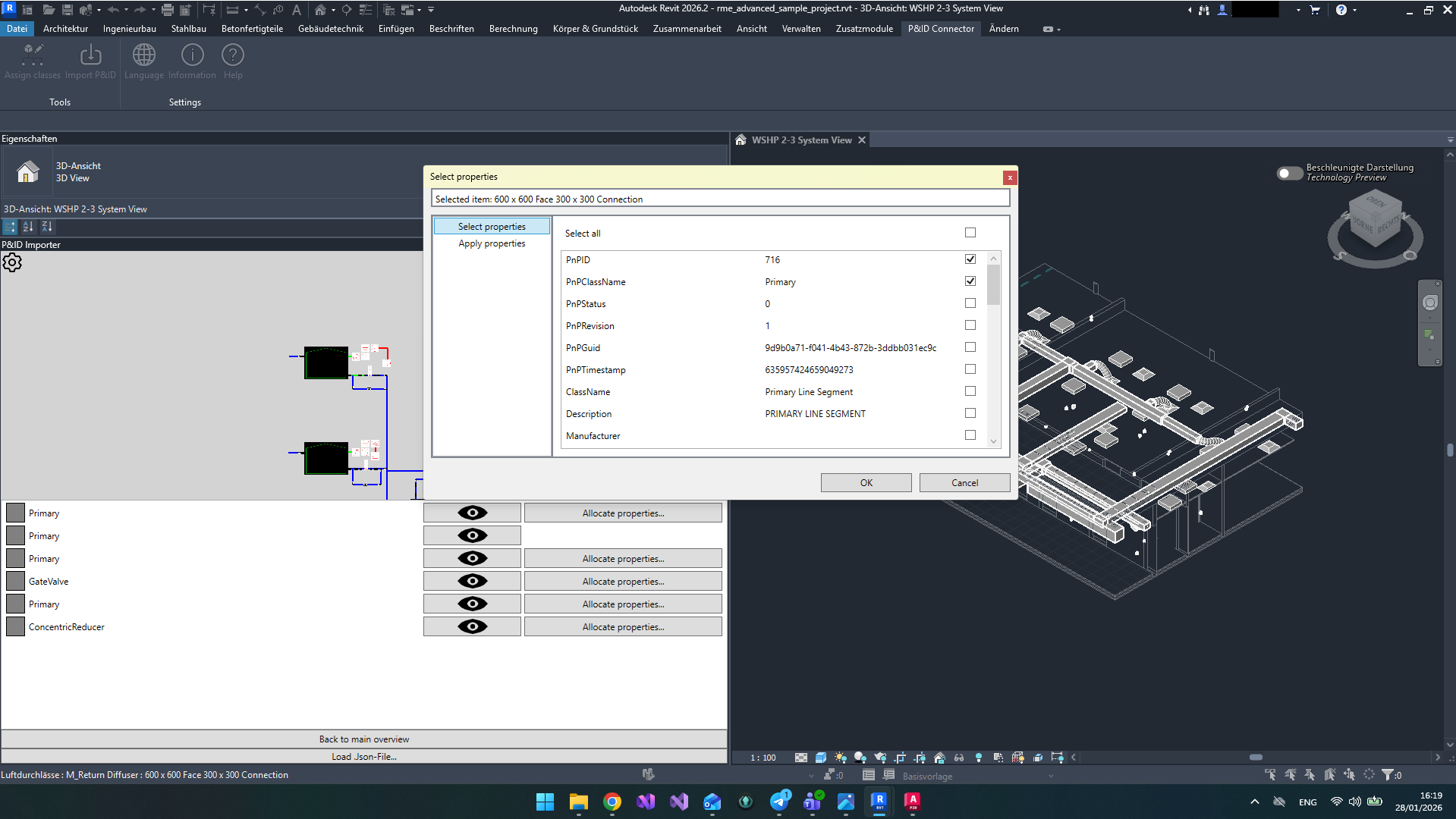

Tramite il viewer, le proprietà P&ID possono essere assegnate alle proprietà Revit per collegarle.
I colori utilizzati nel viewer possono essere configurati in modo personalizzato.
Aggiornamento in caso di modifica dello schema

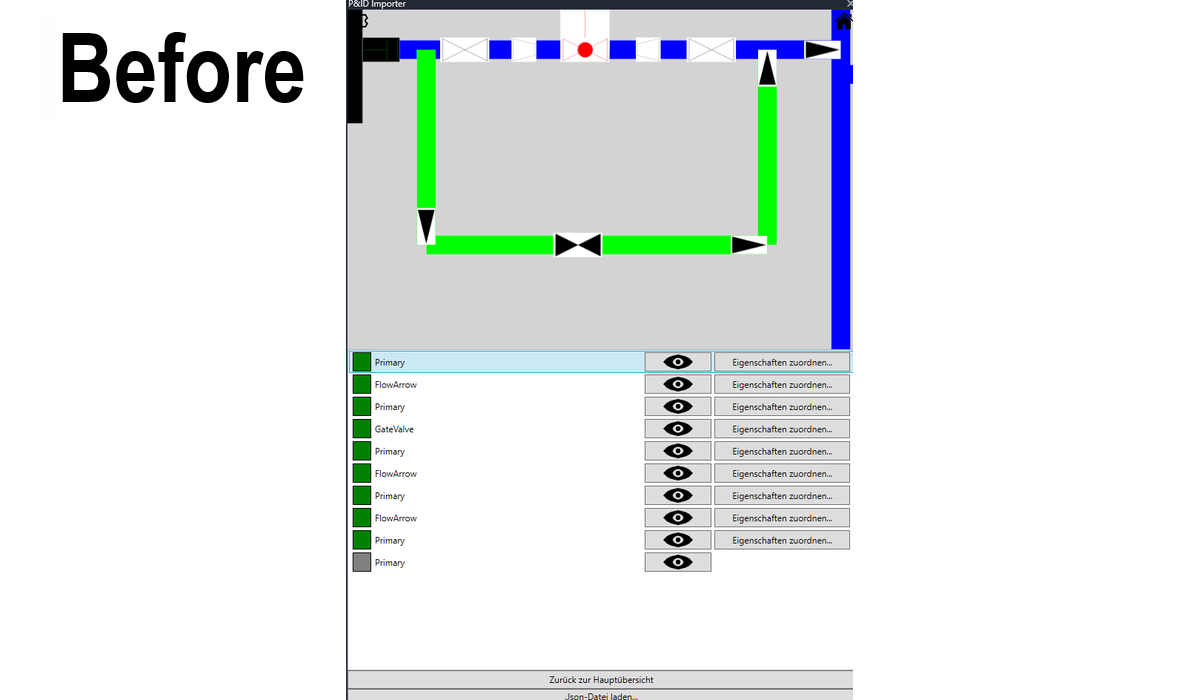

In caso di modifiche allo schema P&ID, è possibile aggiornare facilmente l’importazione
Il P&ID Connector consente anche un semplice aggiornamento dell’importazione.
Se è necessario un aggiornamento, può semplicemente ripetere il processo di esportazione da AutoCAD o AutoCAD Plant3D e l’importazione in Revit.
Il P&ID Connector lo riconosce e mantiene l’assegnazione degli oggetti e delle proprietà, così da non dover ricominciare da capo.
Gli sviluppi personalizzati sono il nostro punto di forza. In settori specialistici come industria, tecnologia ed edilizia, il software standard raggiunge presto i suoi limiti. Kleen Software GmbH sviluppa soluzioni su misura – perfettamente allineate ai tuoi processi e obiettivi. Dalla consulenza alla realizzazione, le tue esigenze sono al centro. Contattaci!
Prezzi
P&ID Connector
STANDARD
Tutte le funzionalità incluse
Avvio immediato
30 giorni gratuiti
19,99 $ / mese
Chi siamo
Il P&ID Connector è stato sviluppato da Scholze-Thost GmbH e Kleen Software GmbH in stretta collaborazione. Entrambe le aziende sono leader nei rispettivi settori e hanno messo a disposizione il loro ampio know-how per realizzare questo potente strumento.
