Descripción del producto
El P&ID Connector no es un único plugin, sino más bien un flujo de trabajo desarrollado específicamente para la integración fluida de AutoCAD o AutoCAD Plant 3D y Revit en la industria de procesos industriales.
Esto permite a ingenieros y planificadores crear un puente entre esquemas 2D en AutoCAD o AutoCAD Plant 3D y objetos 3D en Revit, transfiriendo contenidos de parámetros del objeto 2D a un objeto 3D.
Este flujo de trabajo se compone de los siguientes tres plugins:
AutoCAD P&ID Connector Exporter
El plugin P&ID Exporter ofrece al usuario la posibilidad de generar un archivo JSON para la importación en Revit. Si el usuario se encuentra en un proyecto P&ID y tiene un dibujo abierto, el proceso de exportación puede iniciarse mediante el botón «Exportar» en la cinta de opciones. Una vez finalizada la exportación, el usuario puede guardar el archivo resultante. Los datos exportados incluyen activos y líneas, así como todas las propiedades P&ID asociadas y las relaciones entre líneas y activos. Además, se exportan datos de imagen y de posición.
AutoCAD Plant3D P&ID Connector Exporter
El AutoCAD Exporter ofrece al usuario la posibilidad de exportar un dibujo completo o una selección. Antes de iniciar la exportación, el usuario debe definir la ruta y el nombre del archivo de exportación. Una vez finalizado el proceso, se generará un archivo JSON en la ruta especificada, que podrá utilizarse para el plugin P&ID Importer. Los datos exportados incluyen todas las referencias de bloque (del dibujo completo o de la selección) que contienen atributos. En este caso, los atributos se tratan como propiedades P&ID. Además, se exportan datos de imagen y de posición.
Revit P&ID Connector Importer
El Revit P&ID Connector Importer importa las propiedades P&ID desde el archivo de interfaz exportado previamente. A continuación, el usuario puede asignar libremente todos los objetos P&ID disponibles en una relación 1:1 mediante el cómodo navegador.
El navegador también ofrece la posibilidad de visualizar los objetos P&ID importados en un visor 2D integrado.
Funciones
Conexión de AutoCAD Plant 3D y Revit
El P&ID Connector crea una conexión fluida entre Autodesk AutoCAD o AutoCAD Plant 3D y Revit, permitiéndole aprovechar al máximo las ventajas de ambas plataformas.
Importar datos 2D en datos 3D
Con solo un clic, puede extraer datos de objetos P&ID e importarlos en Revit. Esto acelera considerablemente el flujo de trabajo y evita la introducción manual de datos.
Asignaciones de parámetros sencillas
Los usuarios pueden realizar asignaciones de parámetros personalizadas para cumplir con requisitos empresariales específicos. Esto garantiza la integración fluida de datos específicos de la empresa.
El plugin muestra el estado actual de la asignación
Mediante el botón «Asignar propiedades», se establece una conexión con el objeto 3D correspondiente en Revit. Los objetos marcados en verde en el P&ID Connector indican una conexión exitosa.
Visor 2D en Revit
El visor integrado permite navegar por esquemas sin necesidad de abrir AutoCAD o AutoCAD Plant 3D. El color de selección en el visor puede ajustarse individualmente.
Colaboración
El P&ID Connector ofrece la posibilidad de trabajar en un modelo central de Revit sin riesgo de pérdida de datos.
Vídeo
Transferencia de propiedades P&ID
Transfiera y vincule sus datos P&ID de AutoCAD a Revit

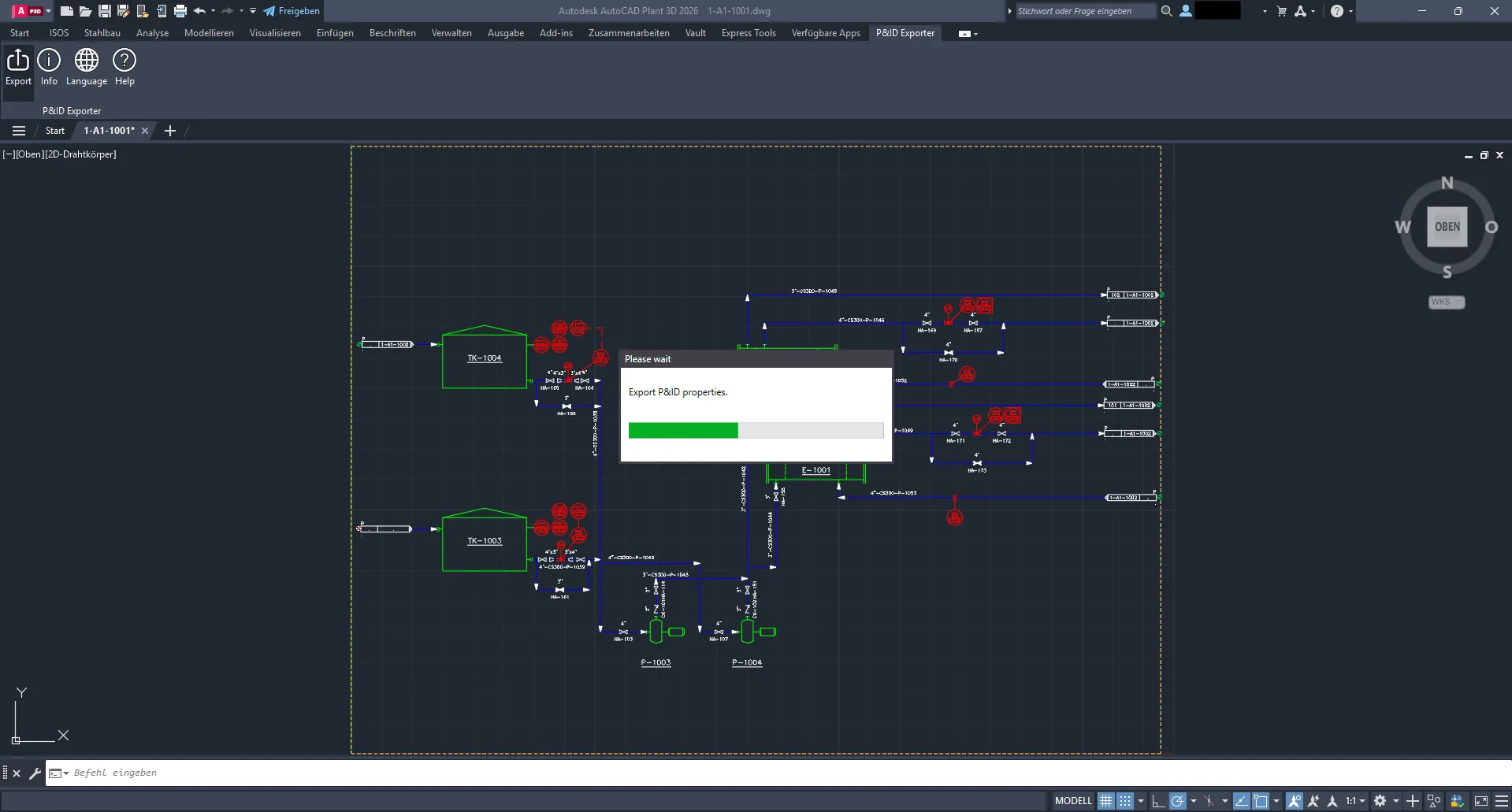

Exporte su esquema desde AutoCAD o AutoCAD Plant3D a un archivo.

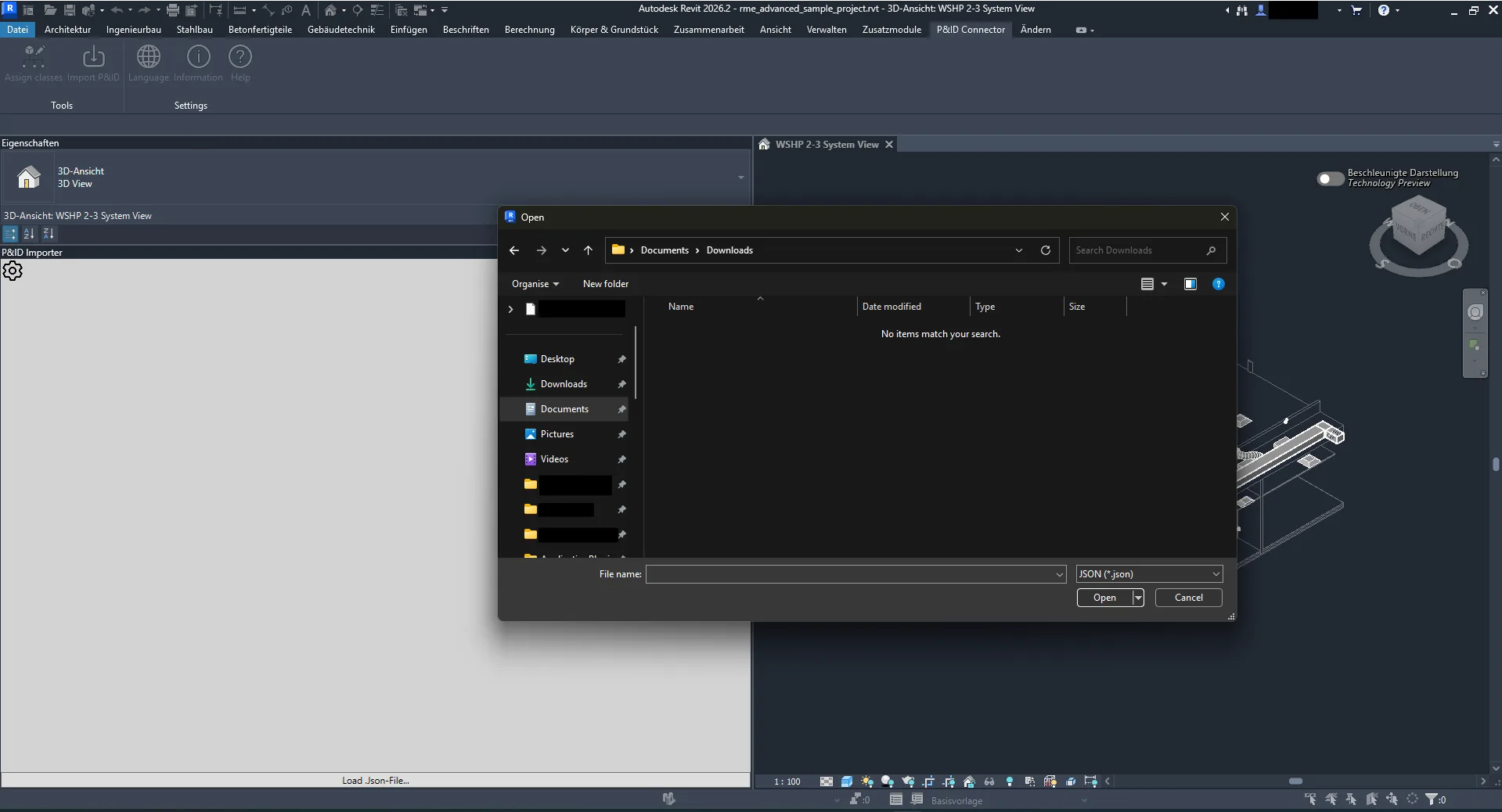

El archivo exportado puede importarse posteriormente en Revit con nuestro plugin.

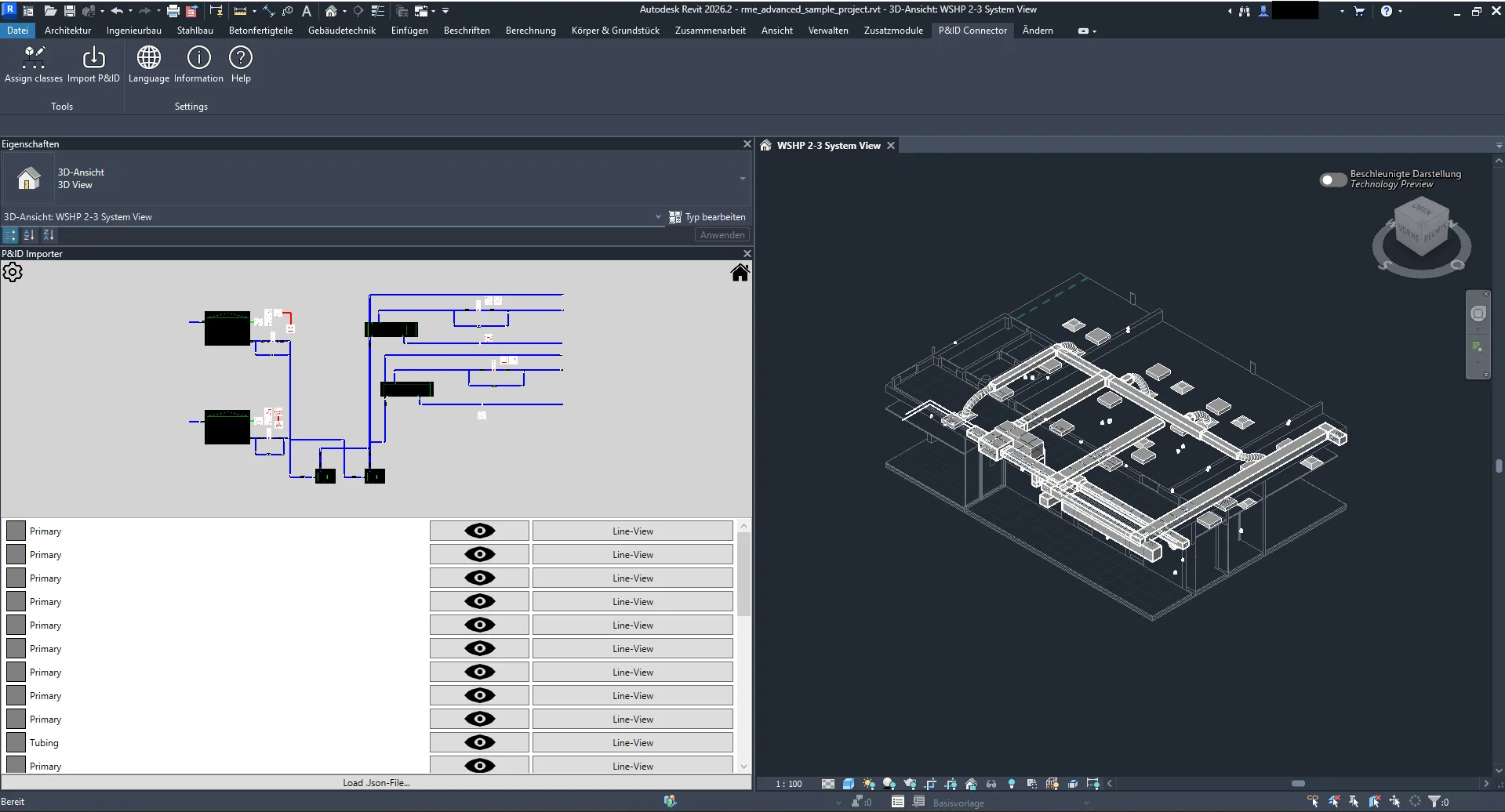

A continuación, el plugin rellena el visor integrado y la vista con los elementos encontrados para su asignación.
Visor
Vincule objetos de AutoCAD con objetos de Revit

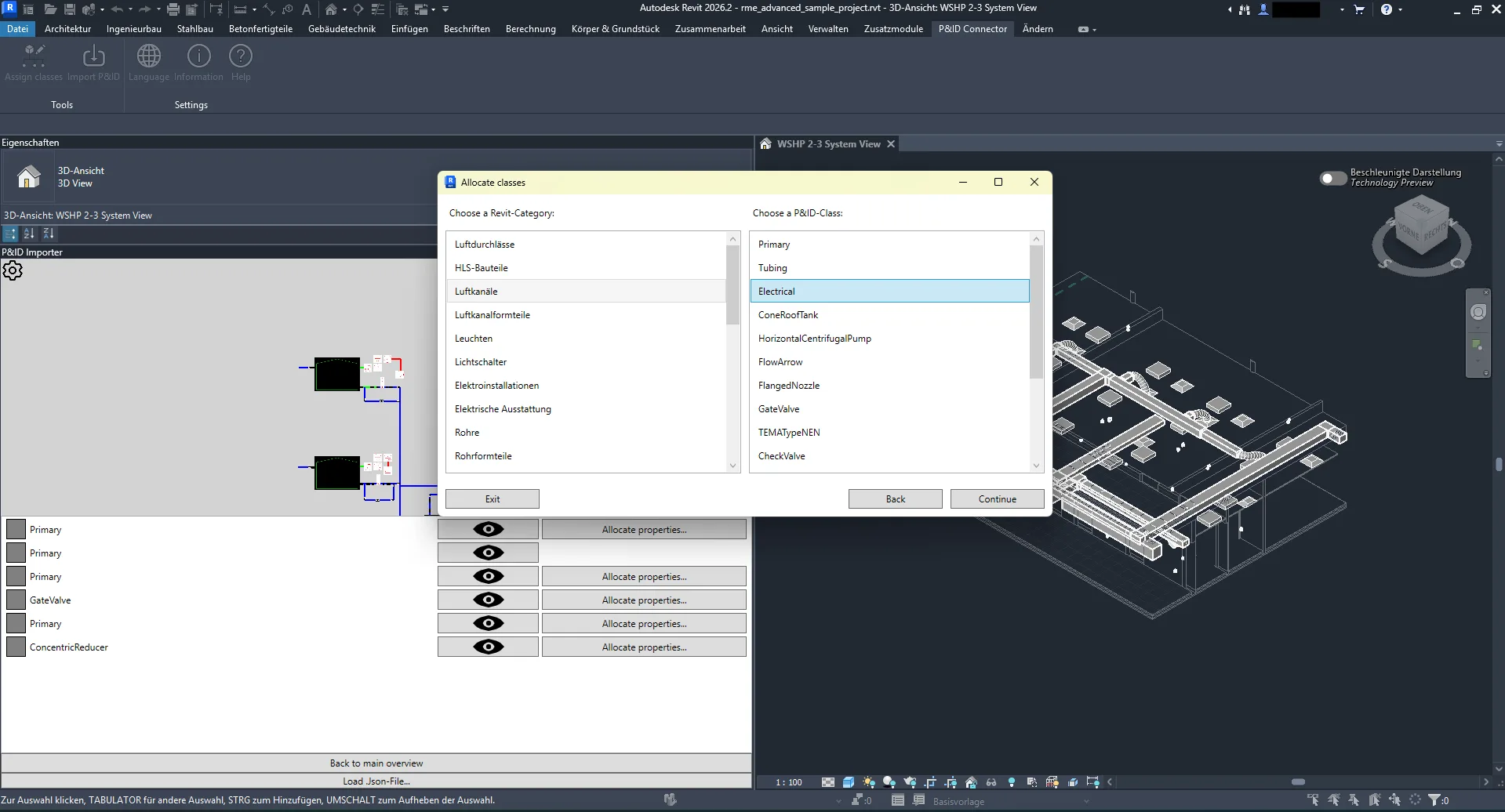

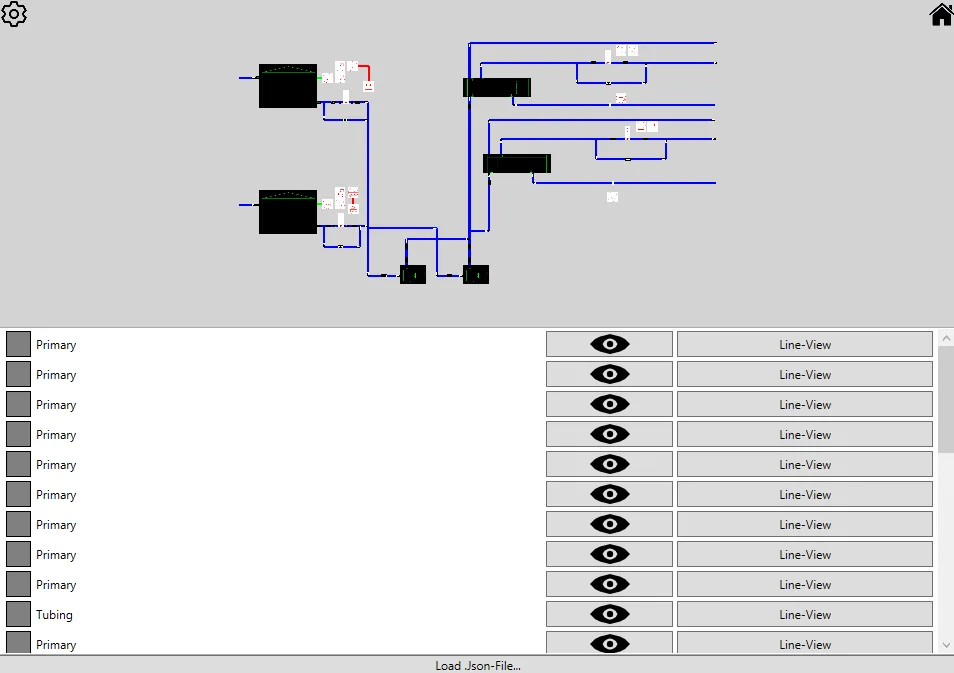

En el visor se pueden seleccionar objetos del esquema P&ID y asignarlos al objeto correspondiente de Revit.

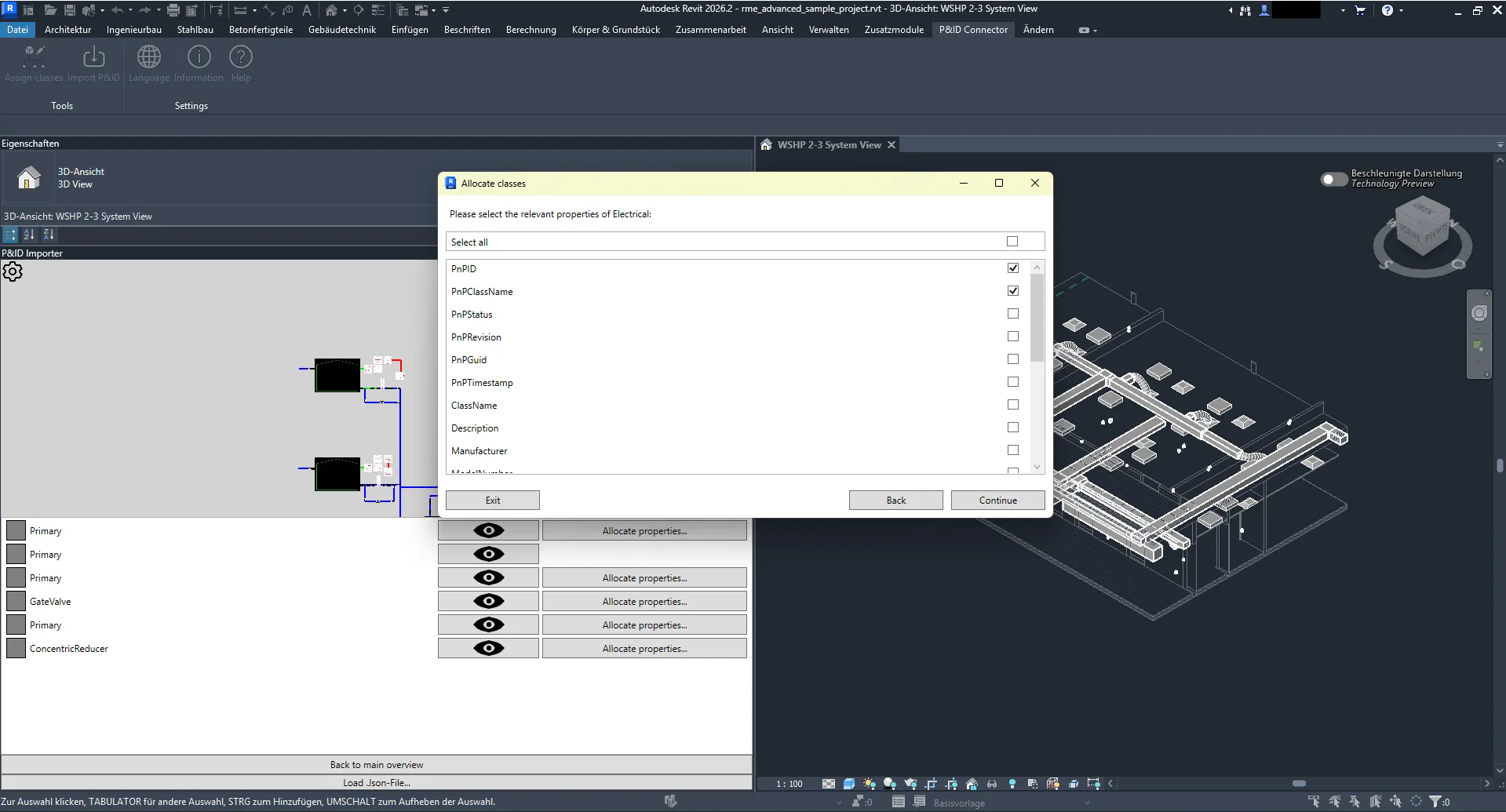

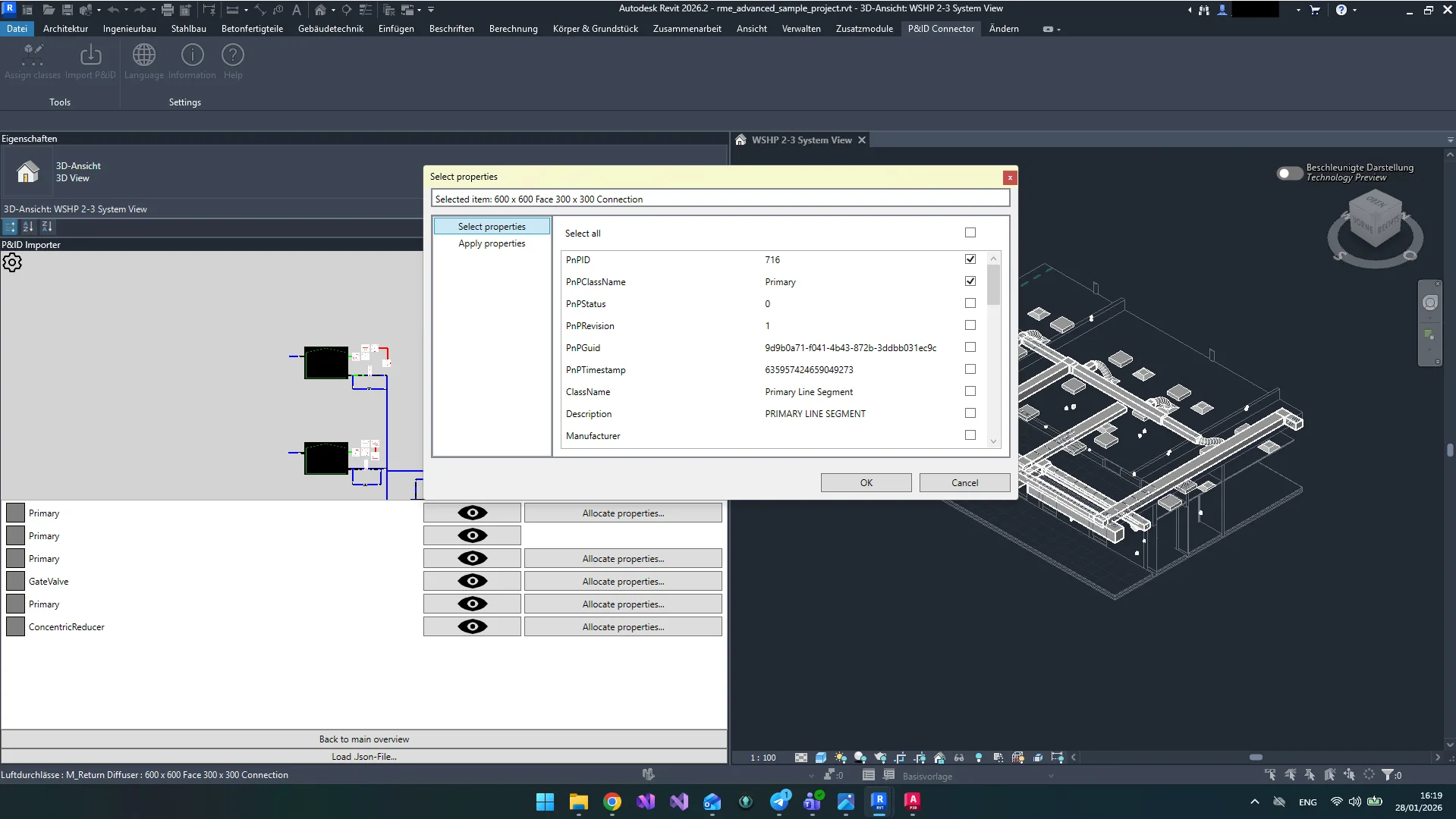

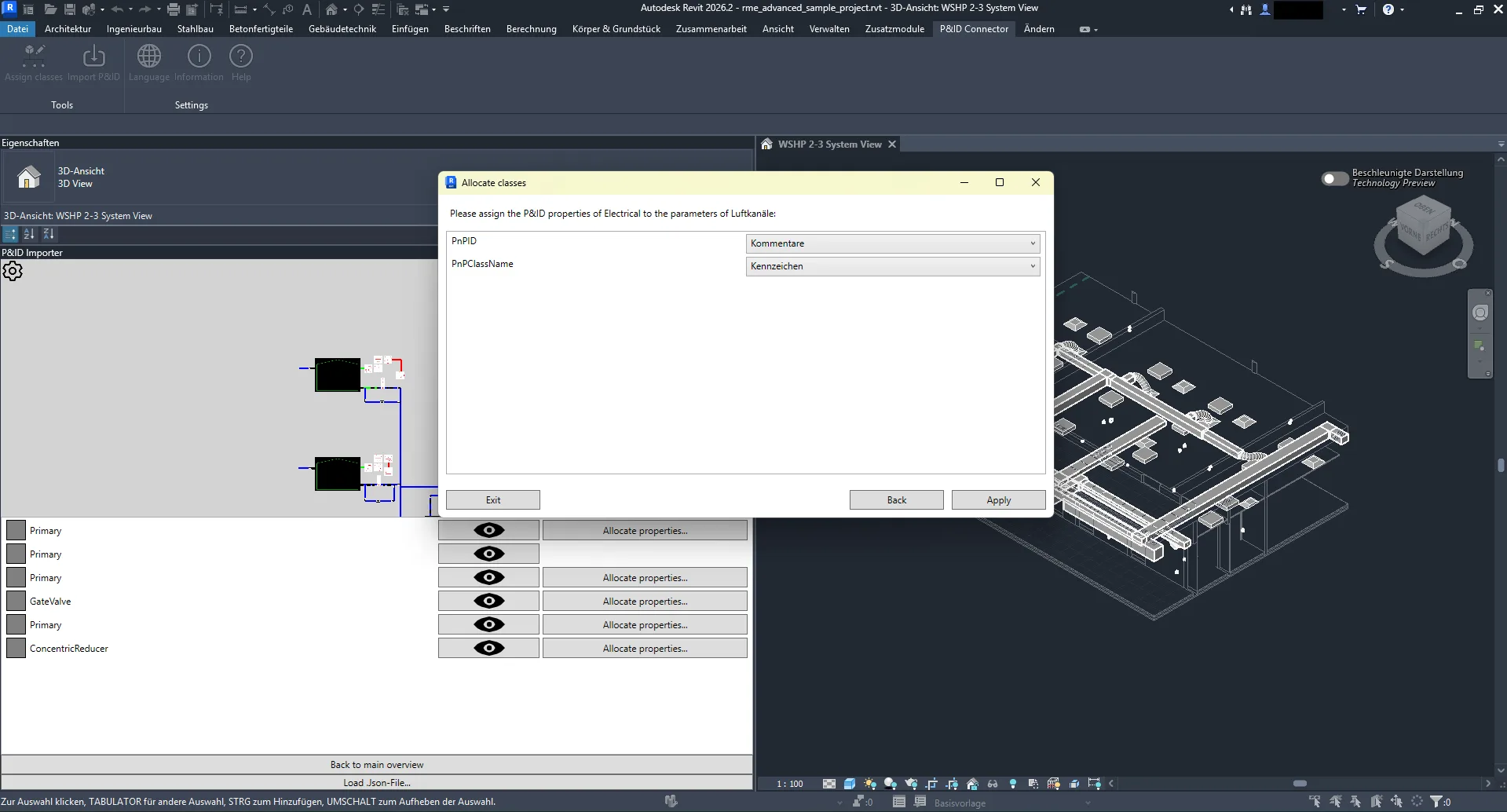

A través del visor, las propiedades P&ID pueden asignarse a propiedades de Revit para vincularlas.
Los colores utilizados en el visor pueden configurarse de forma personalizada.
Actualización tras cambios en el esquema

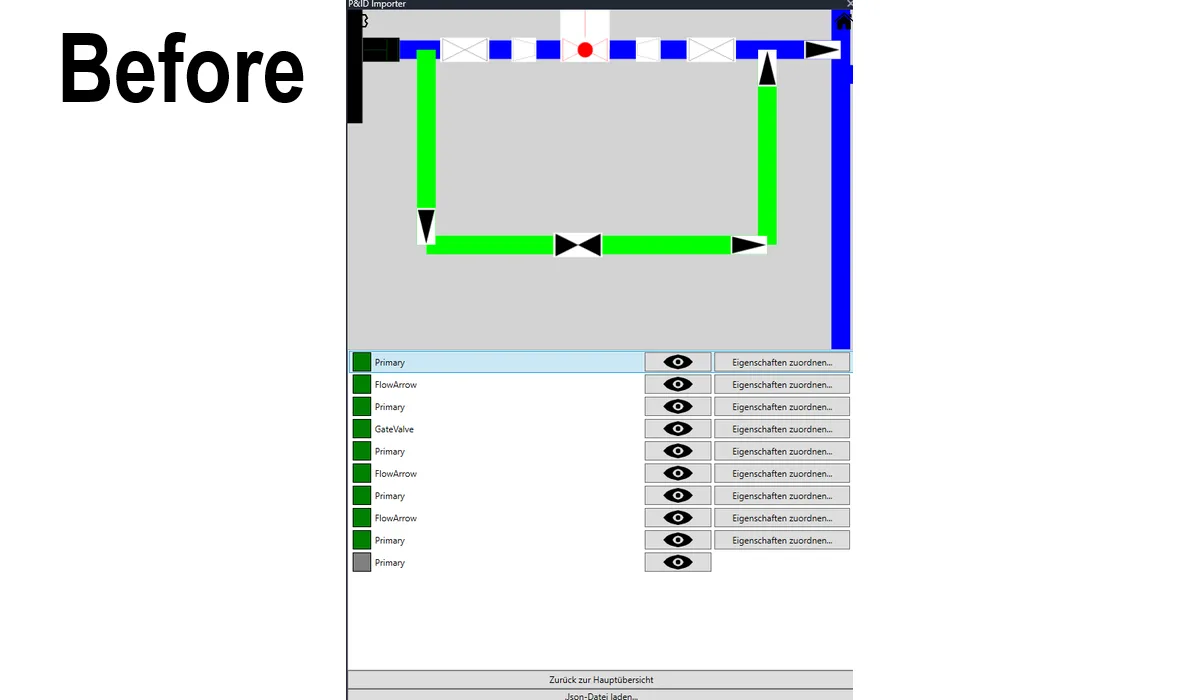

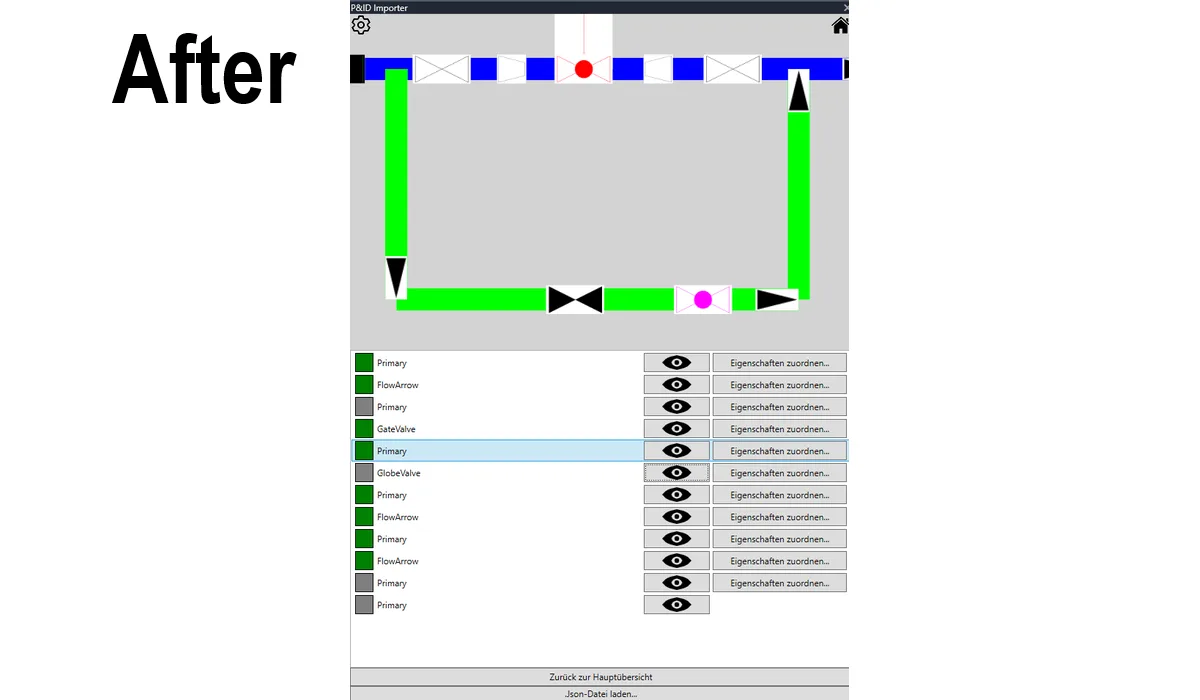

Cuando se realizan cambios en el esquema P&ID, puede actualizar fácilmente la importación
El P&ID Connector también permite una actualización sencilla de la importación.
Si se requiere una actualización, puede repetir fácilmente el proceso de exportación desde AutoCAD o AutoCAD Plant3D y la importación en Revit.
El P&ID Connector reconoce esto y mantiene la asignación de objetos y propiedades, por lo que no es necesario comenzar desde cero.
Los desarrollos a medida son nuestra especialidad. En sectores especializados como la industria, la tecnología y la construcción, el software estándar alcanza rápidamente sus límites. Kleen Software GmbH desarrolla soluciones a medida, perfectamente alineadas con sus procesos y objetivos. Desde el asesoramiento hasta la implantación, sus necesidades están en el centro. ¡Contáctenos!
Precios
P&ID Connector
STANDARD
Todas las funciones incluidas
Comience de inmediato
30 días gratis
19,99 $ / mes
Sobre nosotros
El P&ID Connector fue desarrollado por Scholze-Thost GmbH y Kleen Software GmbH en estrecha colaboración. Ambas empresas son líderes en sus respectivos campos y han aportado su amplio know-how para hacer posible esta potente herramienta.
