Produktbeschreibung

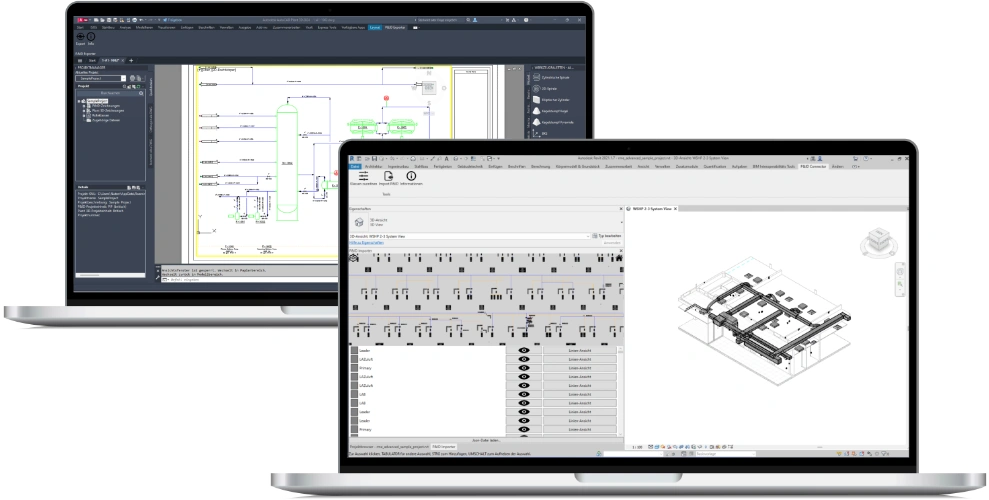

Bei “dem” P&ID Connector handelt es sich nicht um ein einziges Plugin, sondern vielmehr um einen Workflow, welcher speziell für die nahtlose Integration von AutoCAD oder AutoCAD Plant 3D und Revit in der industriellen Prozessindustrie entwickelt wurde.
Dadurch wird Ingenieuren und Planern ermöglicht, eine Brücke zwischen 2D-Schemazeichnungen in AutoCAD oder AutoCAD Plant 3D und 3D-Objekten in Revit zu schlagen, indem Parameterinhalte aus dem 2D-Objekt in ein 3D-Objekt übertragen werden.
Dieser Workflow setzt sich aus folgenden drei Plugins zusammen:
AutoCAD P&ID Connector Exporter
Das P&ID Exporter Plugin bietet dem Anwender die Möglichkeit eine JSON-Datei für den Revit Import zu generieren. Befindet sich der Anwender in einem P&ID Projekt und hat eine Zeichnung offen kann der Exportprozess über den Ribbon-Button „Export“ starten. Nach dem der Export durchgelaufen ist kann der Anwender die daraus entstandene Datei abspeichern. Die exportierten Daten sind Assets und Linien, sowie alle zugehörigen P&ID Eigenschaften und Linien zu Asset Relationen. Zusätzlich werden Bild und Positionsdaten exportiert.
AutoCAD Plant3D P&ID Connector Exporter
Der AutoCAD Exporter bietet dem Anwender die Möglichkeit eine gesamte Zeichnung als auch eine Auswahl zu exportieren. Bevor der Export anfängt, muss hier der Anwender den Pfad und den Namen der Exportdatei festlegen. Nachdem dieser durchgelaufen ist, wird im angegebenen Pfad eine JSON-Datei liegen, welche für das P&ID Importer Plugin Verwendet werden kann. Die exportierten Daten sind alle Blockreferenzen (aus der Zeichnung oder der Auswahl) welche Attribute beinhalten. Die Attribute werden in diesem Fall wie P&ID Eigenschaften behandelt. Zusätzlich werden Bild und Positionsdaten exportiert.
Revit P&ID Connector Importer
Der Revit P&ID Connector Importer importiert die P&ID-Eigenschaften aus der zuvor exportierten Schnittstellendatei. Sämtliche verfügbaren P&ID-Objekte können dann vom Nutzer mithilfe des komfortablen Browsers, in einer 1:1-Beziehung, frei zugewiesen werden.
Der Browser bietet zusätzlich die Möglichkeit, die importierten P&ID-Objekte in einem integrierten 2D-Viewer darzustellen.
Funktionen
Verbindung von AutoCAD Plant 3D und Revit
Der P&ID Connector schafft eine mühelose Verbindung zwischen Autodesk AutoCAD oder AutoCAD Plant 3D und Revit, sodass Sie die Vorteile beider Plattformen voll ausschöpfen können.
2D Daten in 3D Daten importieren
Mit nur einem Klick können Sie Daten aus P&ID-Objekten extrahieren und sie in Revit importieren. Dies beschleunigt den Arbeitsablauf erheblich und verhindert manuelle Eingaben.
Einfache Parameterzuordnungen

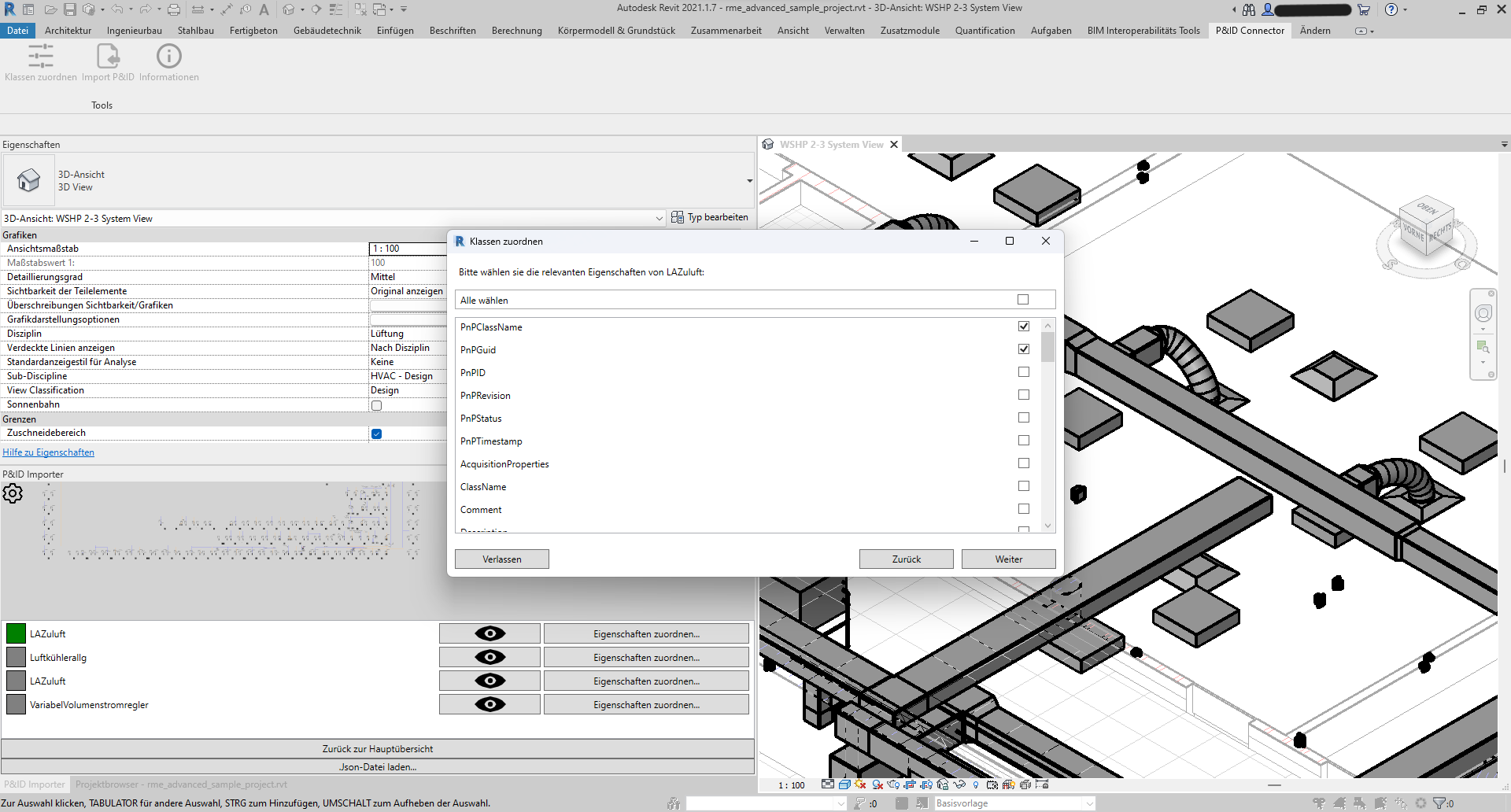

Benutzer können individuelle Parameterzuordnungen vornehmen, um spezifische Unternehmensanforderungen zu erfüllen. Dies gewährleistet die nahtlose Integration von firmenspezifischen Daten.
Plugin zeigt aktuellen Status der Zuordnung an

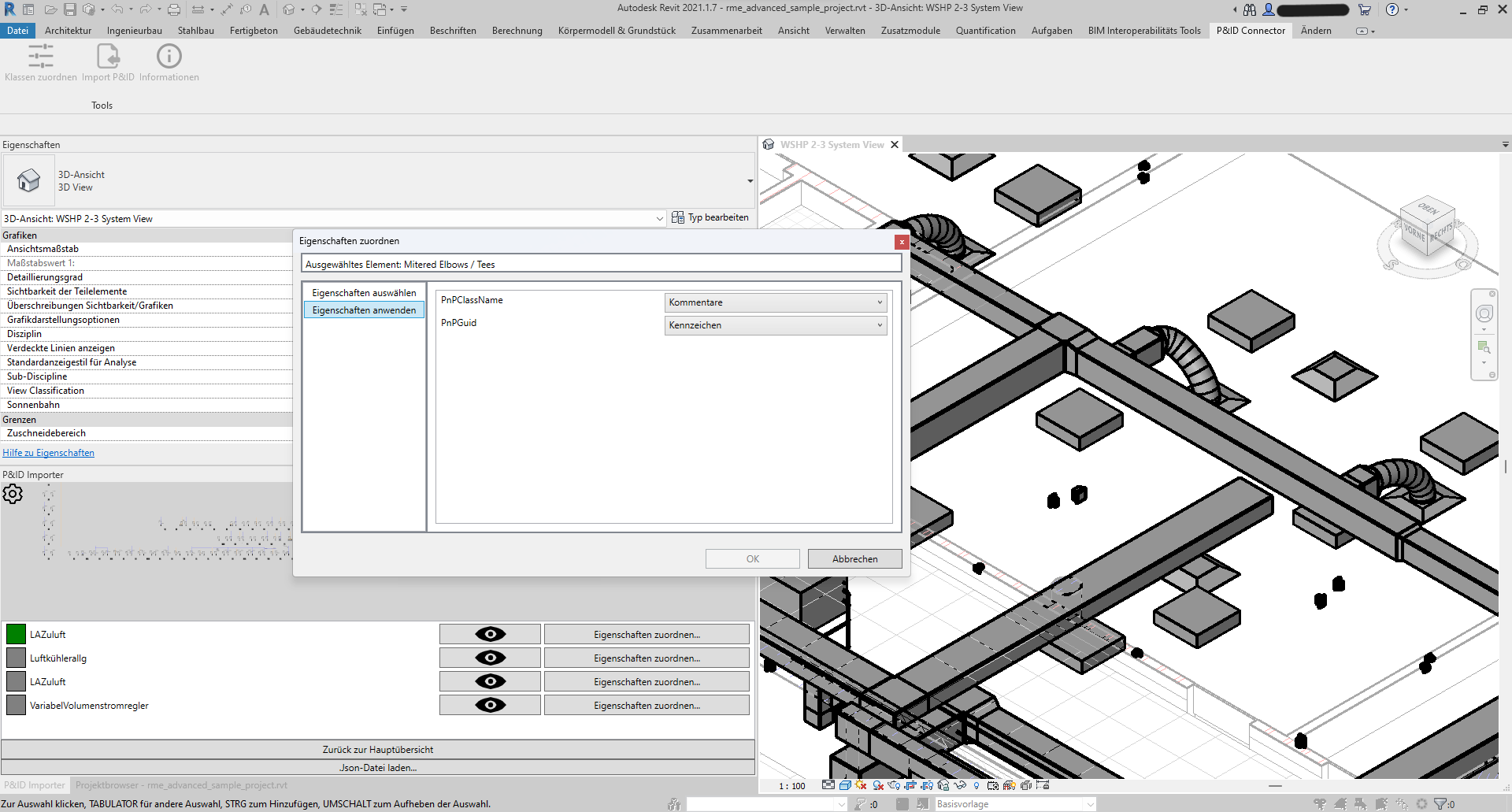

Mit dem "Eigenschaften zuordnen"-Button wird eine Verbindung zum entsprechenden 3D-Objekt in Revit hergestellt. Grün markierte Objekte im P&ID Connector zeigen eine erfolgreiche Verbindung an.
2D Viewer in Revit
Der integrierte Viewer ermöglicht es, in Schemas zu navigieren, ohne AutoCAD oder AutoCAD Plant 3D zu öffnen. Die Auswahlfarbe im Viewer kann individuell angepasst werden.
Zusammenarbeit
Der P&ID Connector bietet die Möglichkeit, in einem Revit-Zentralmodell zu arbeiten, ohne mit Datenverlusten rechnen zu müssen.
Video
Übertragen von P&ID Eigenschaften
Übertragen und Verknüpfen Sie ihre P&ID Daten aus AutoCAD nach Revit

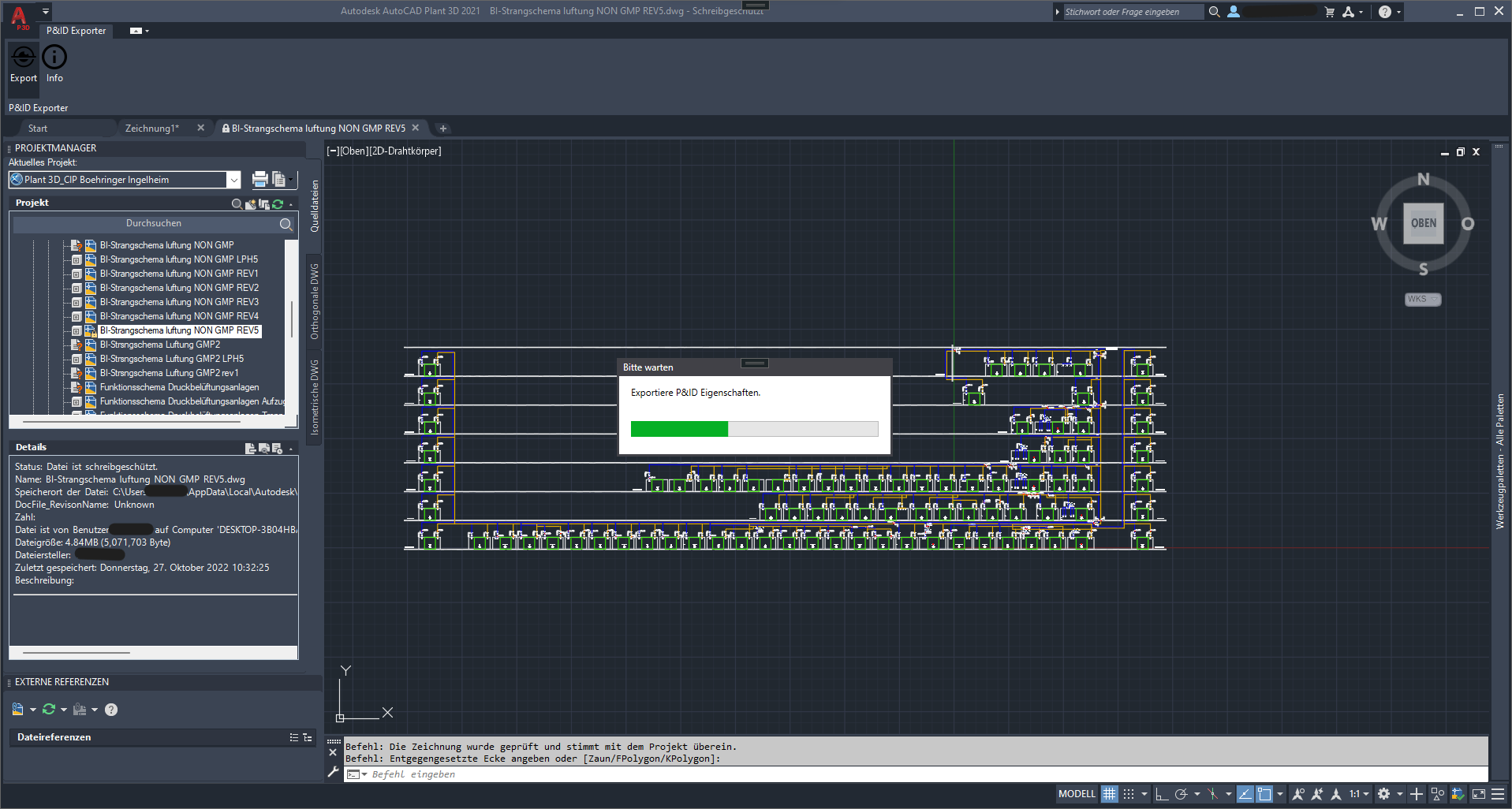

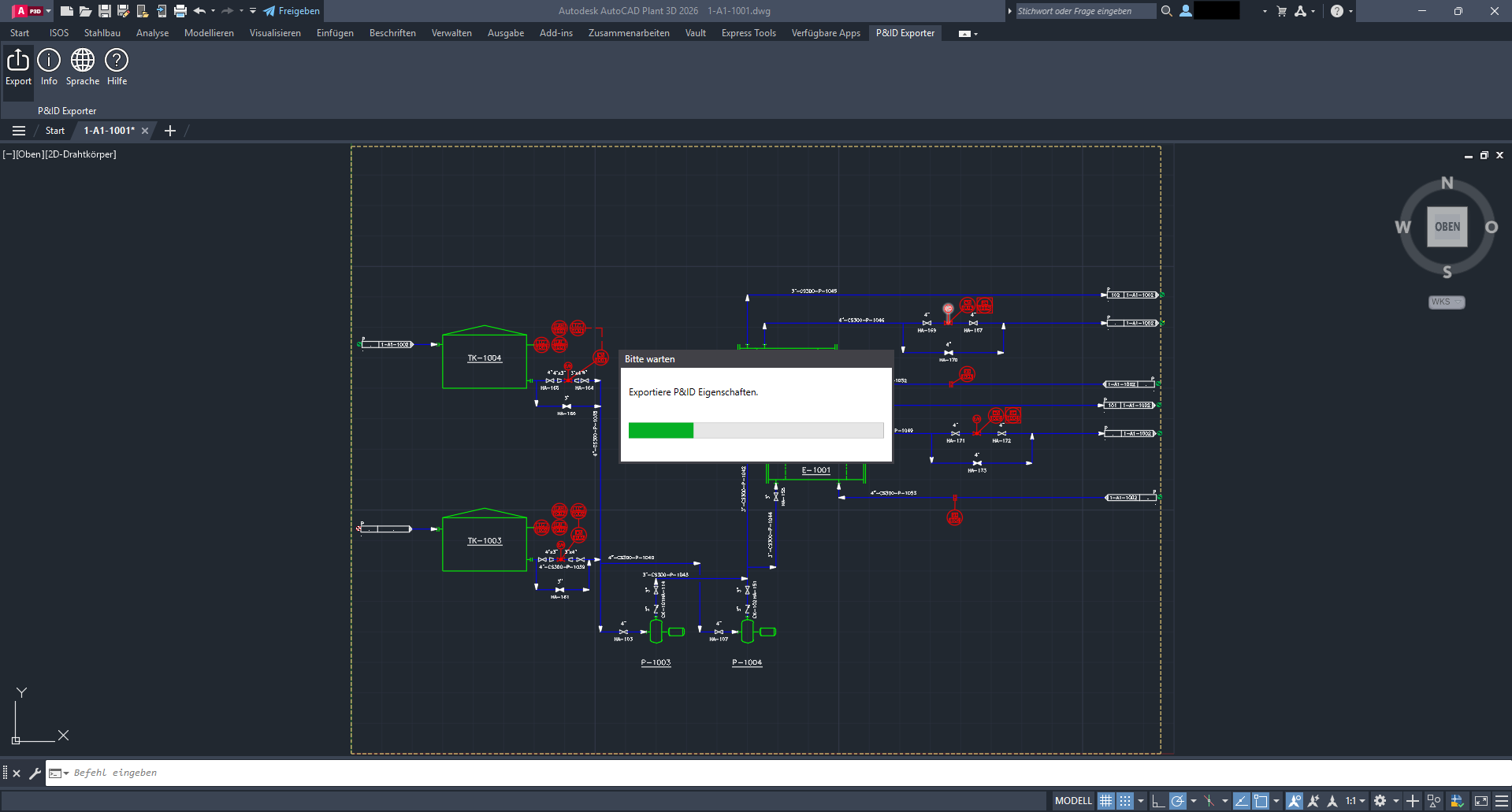

Exportieren Sie Ihr Schema aus AutoCAD oder AutoCAD Plant3D in eine Datei.

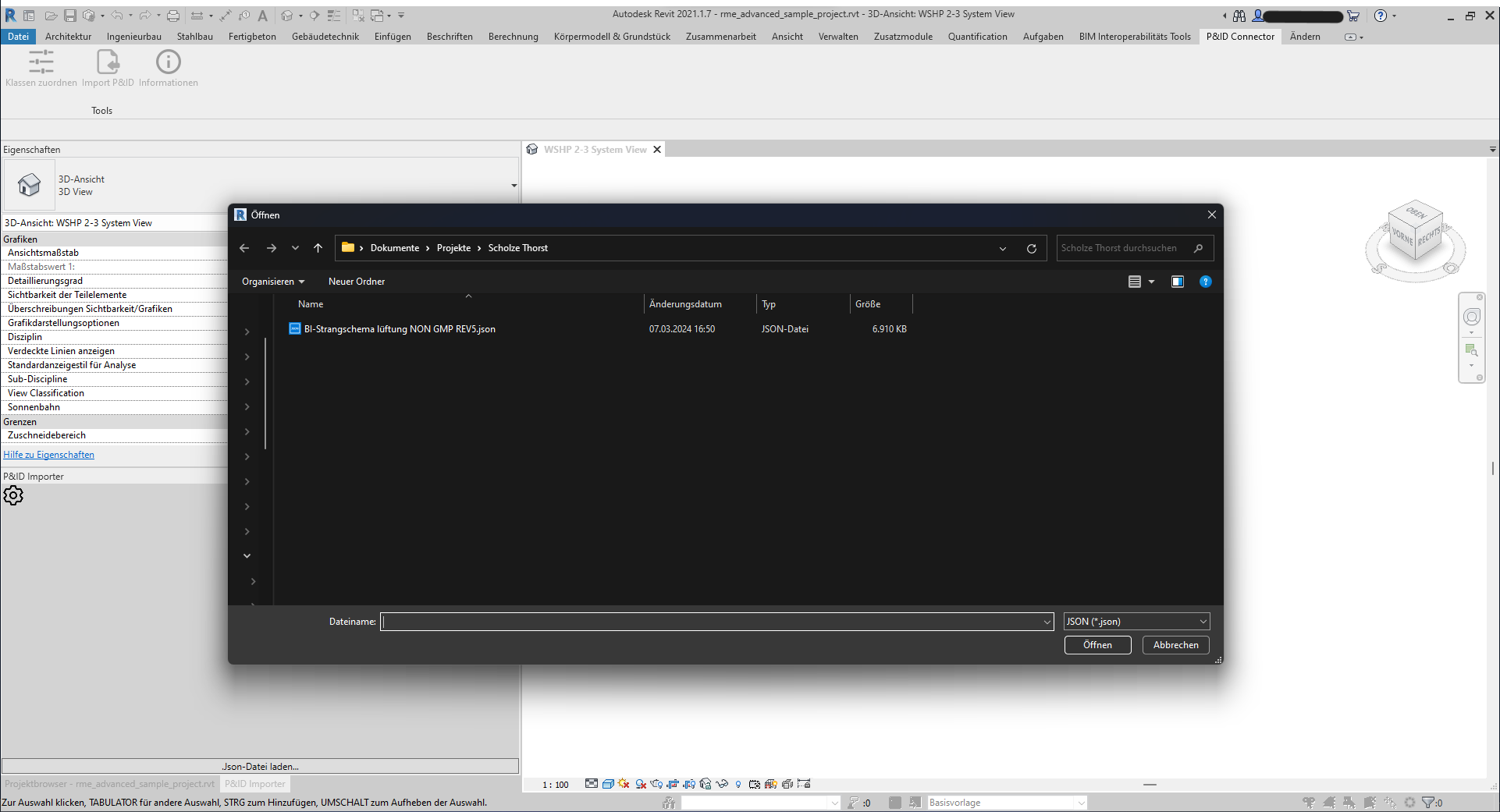

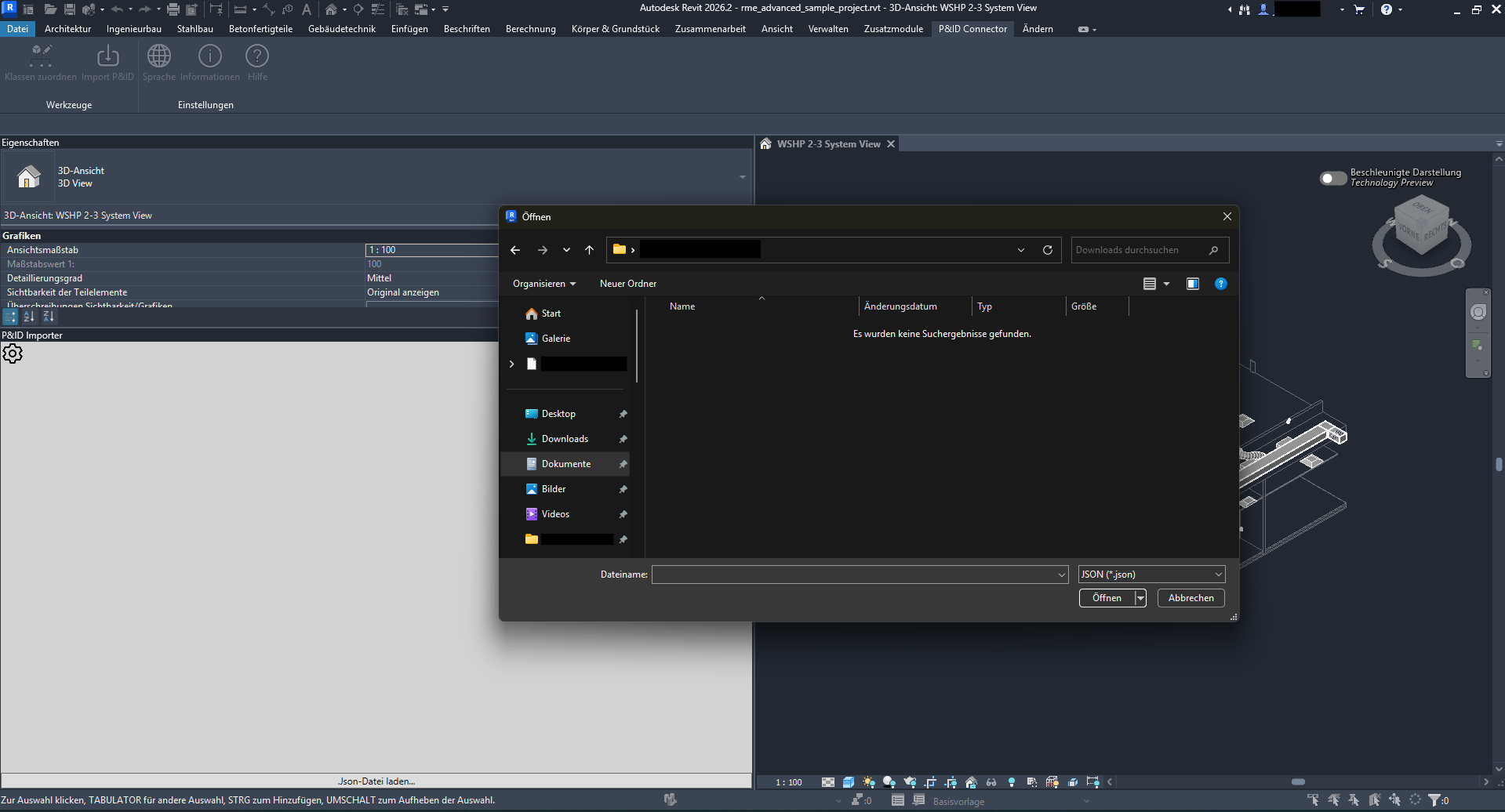

Die exportierte Datei kann anschließend in Revit mit unserem Plugin importiert werden.

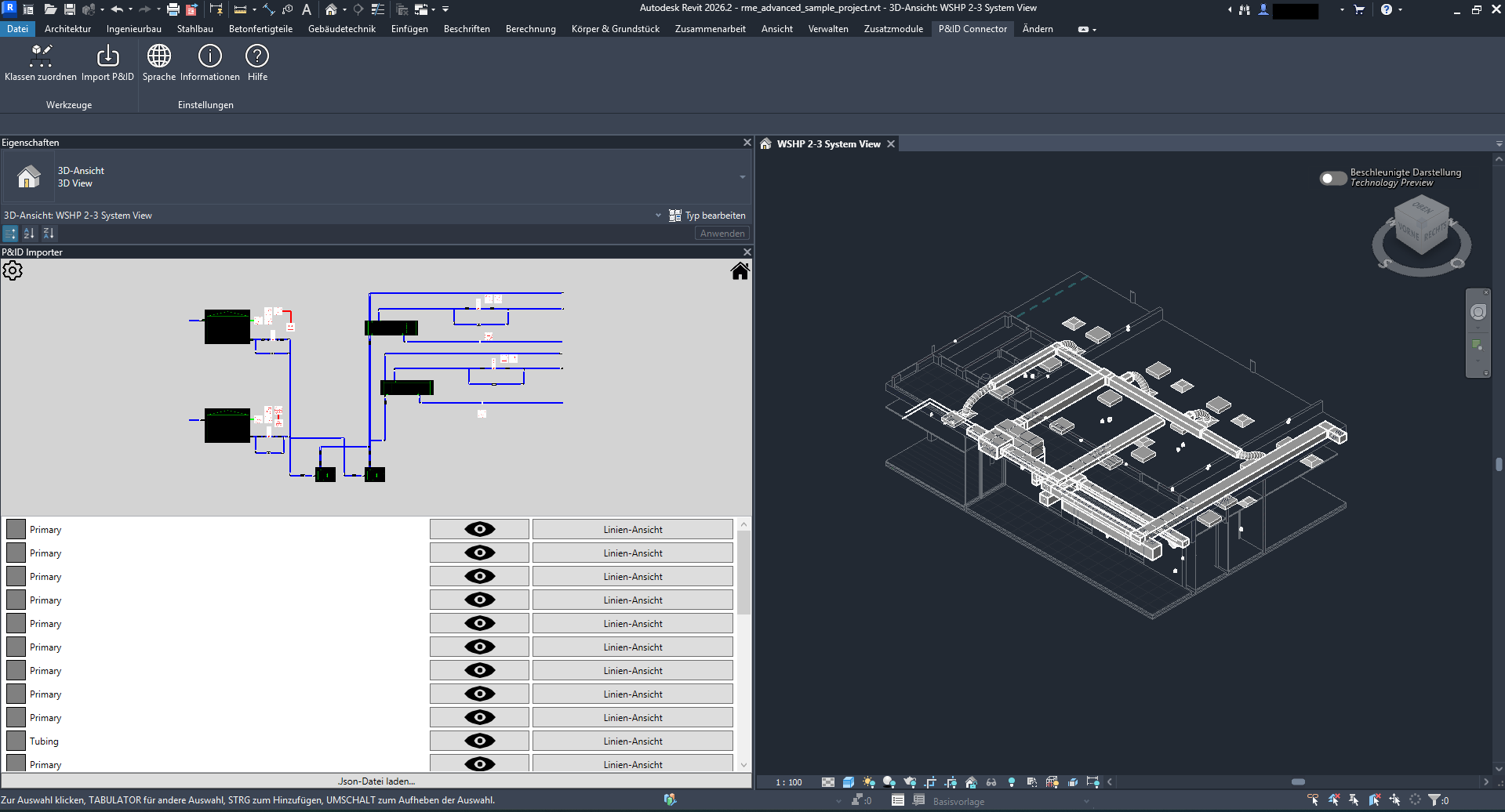

Das Plugin füllt anschließend den integrierten Viewer und die Ansicht mit den gefundenen Element für die Zuordnung.

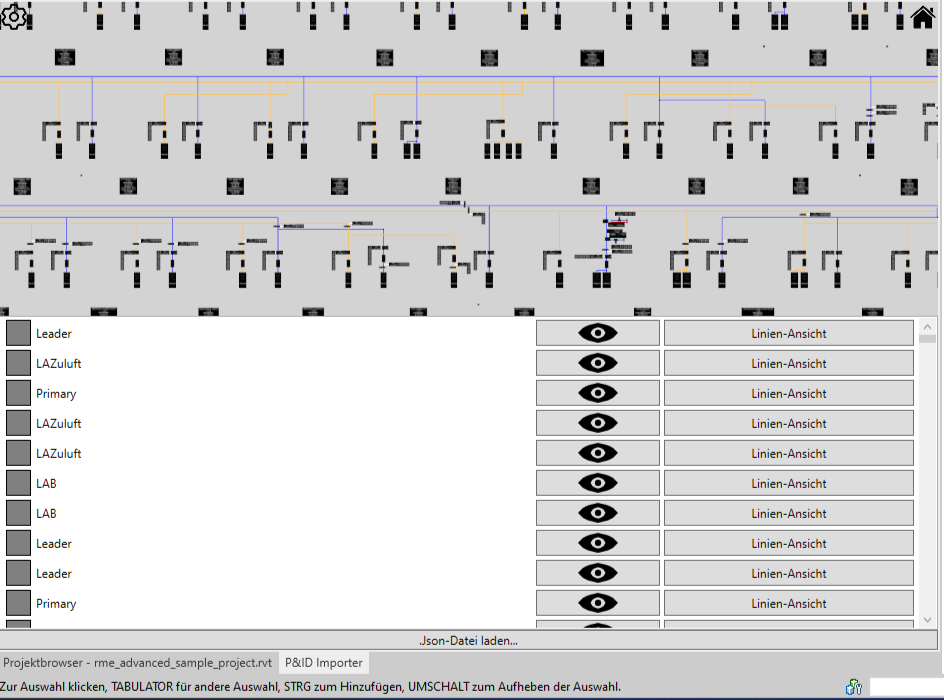

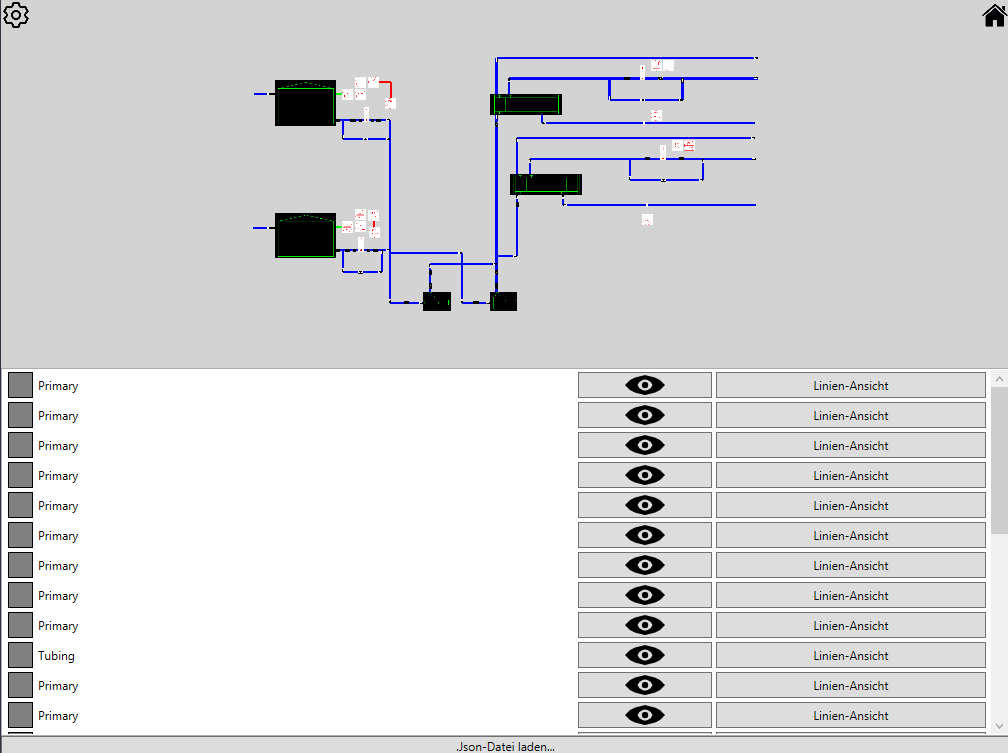

Viewer
Verknüpfen Sie AutoCAD Objekte mit Revit Objekten

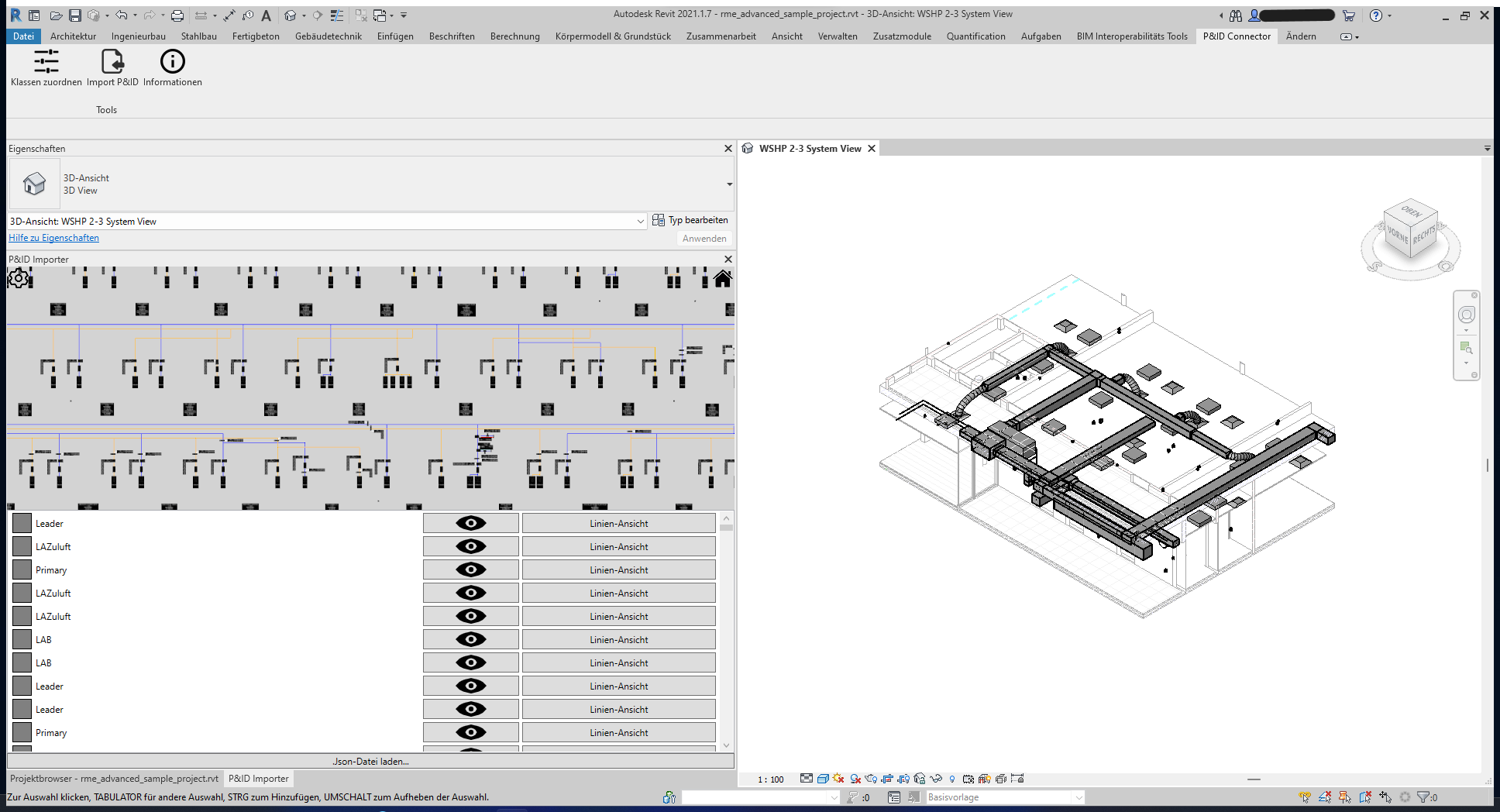

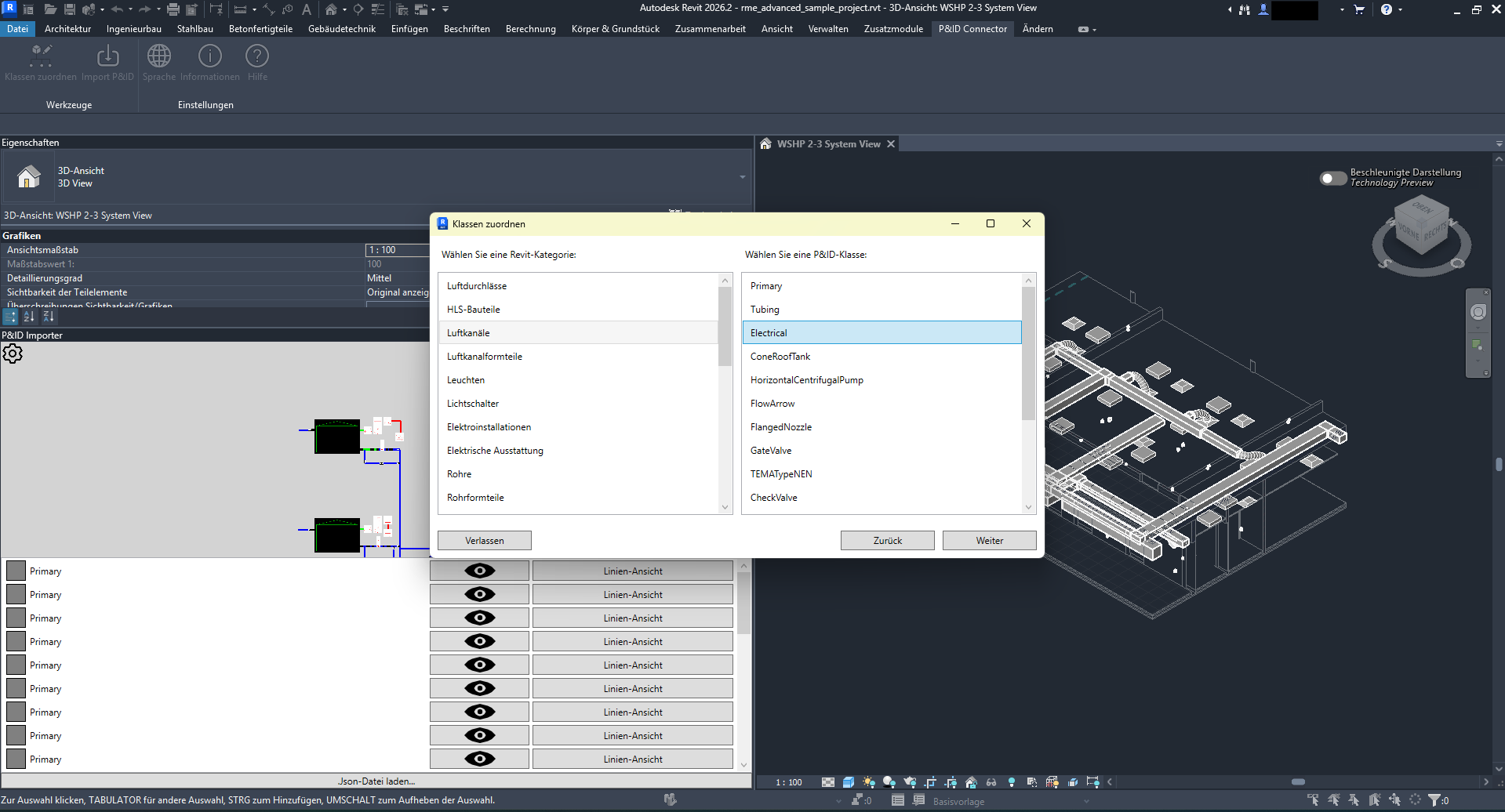

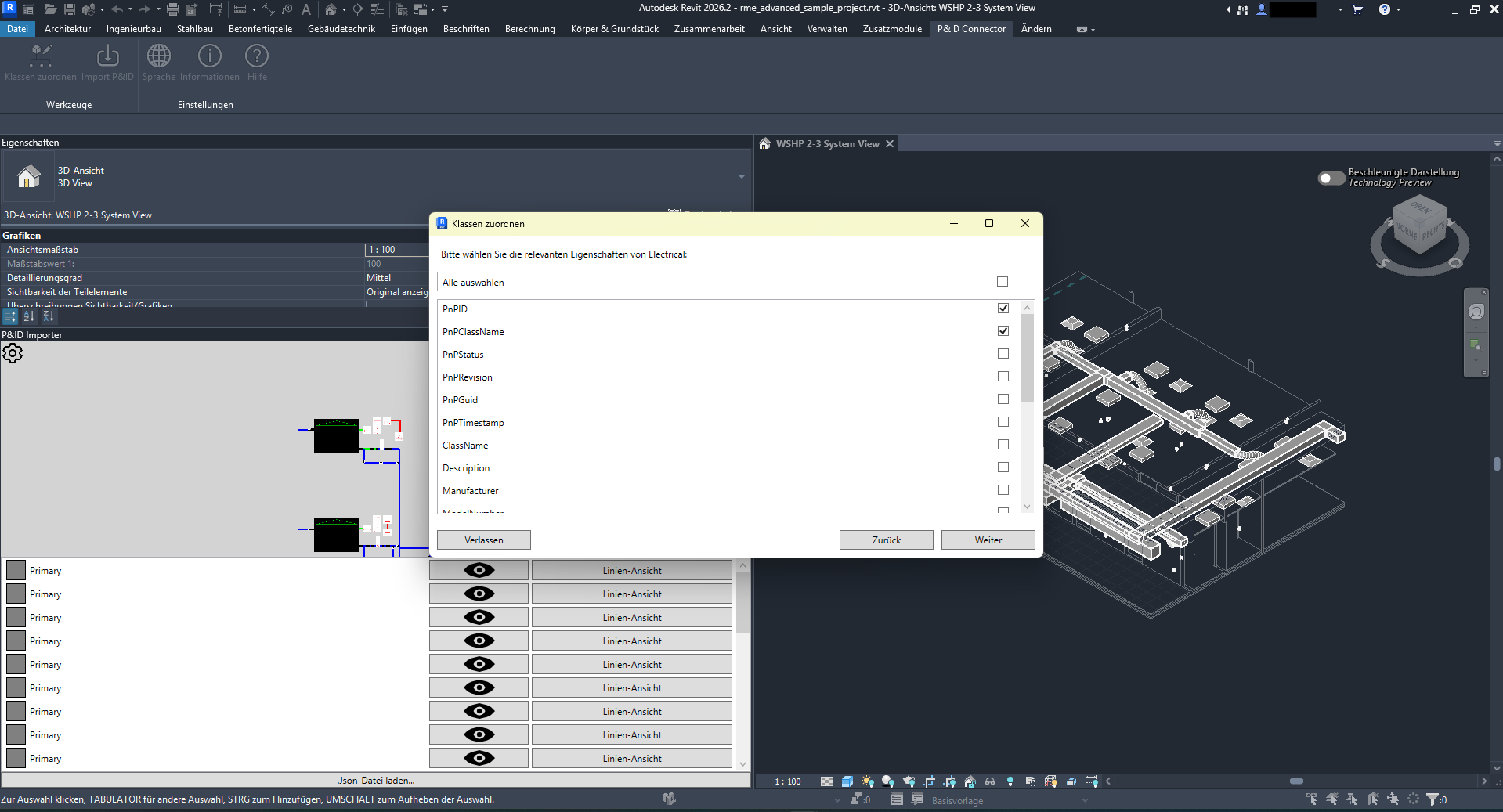

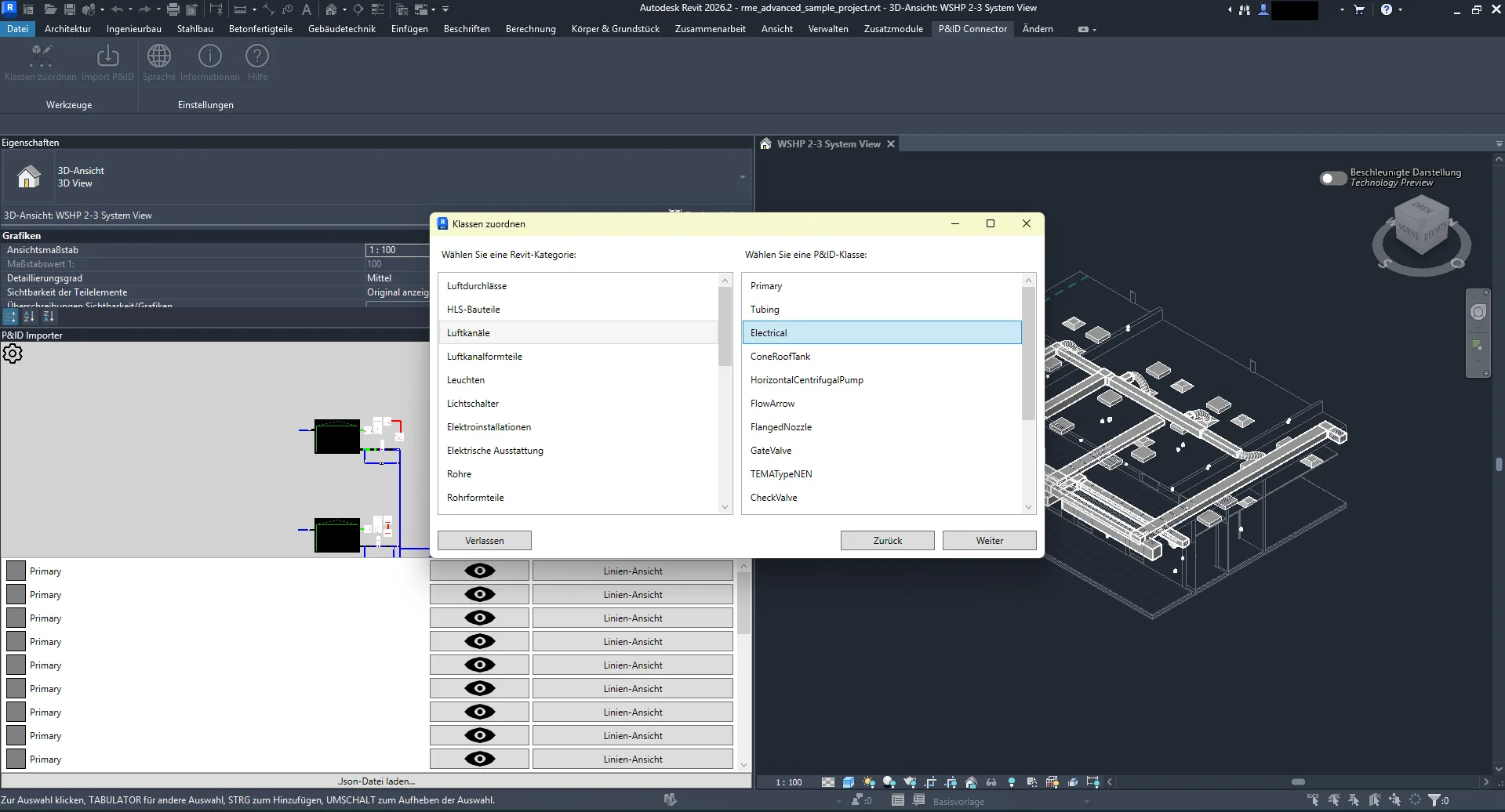

Im Viewer können Objekte aus dem P&ID Schema angewählt werden und dem jeweiligen Revit Objekt zugeordnet werden.

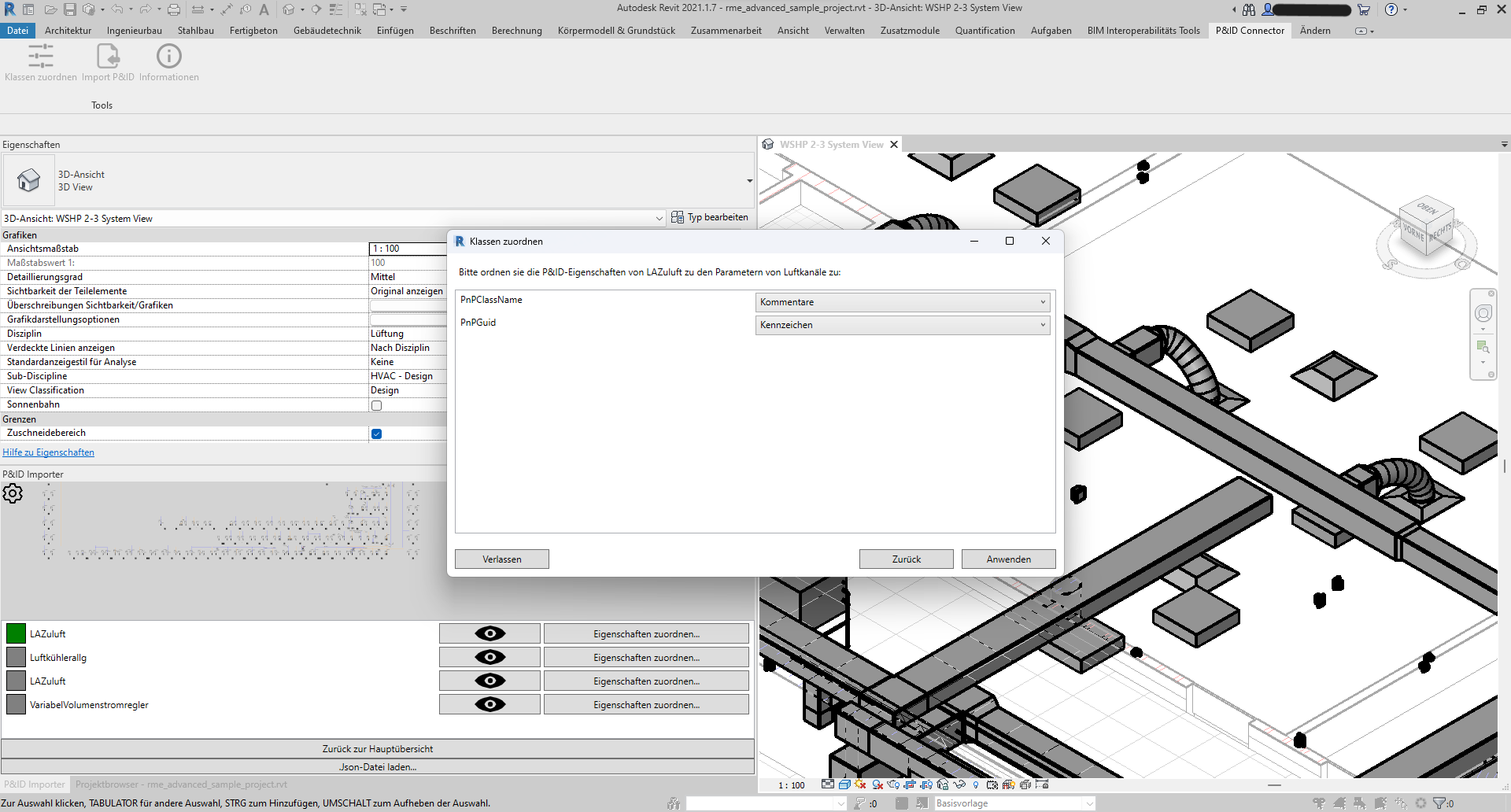

Über den Viewer können die P&ID Eigenschaften zu Revit Eigenschaften zugewiesen werden um diese zu verknüpfen.
Die verwendeten Farben im Viewer können Sie benutzerdefiniert einstellen.

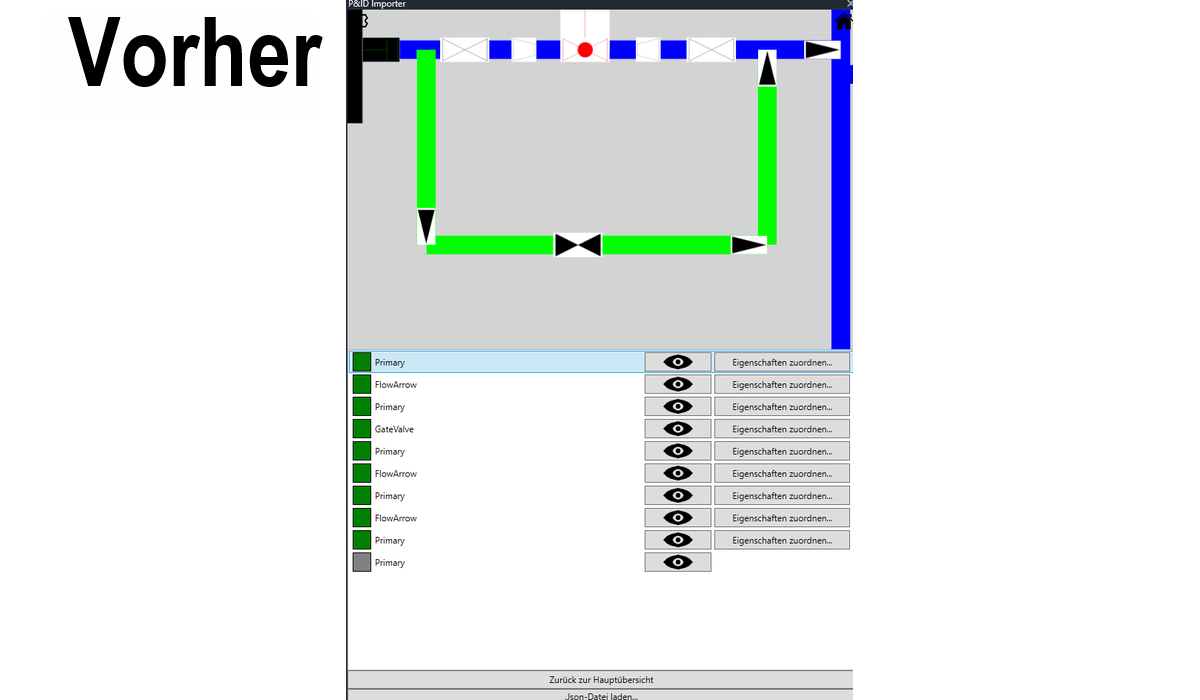

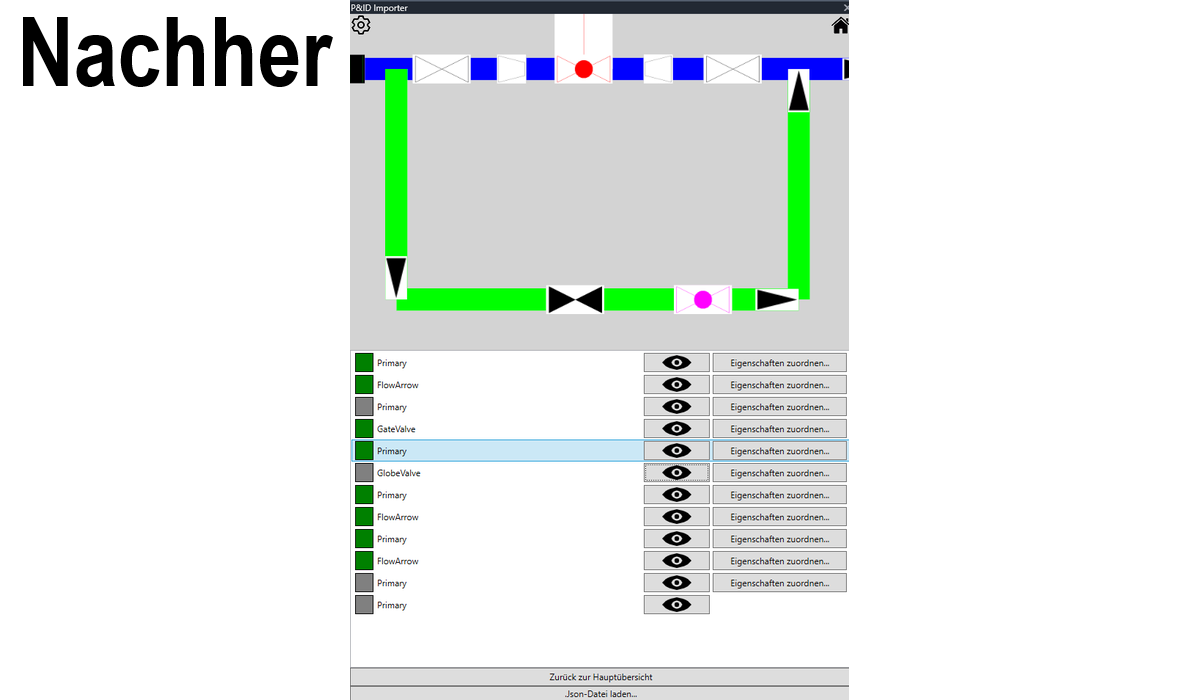

Update bei Veränderung des Schemas
Bei Änderungen am P&ID Schema können Sie den Import einfach aktualisieren
Der P&ID Connector ermöglicht ebenfalls ein einfaches Updaten des Imports.
Sollte ein Update nötig sein können Sie den Prozess des Exports aus AutoCAD oder AutoCAD Plant3D und den Import in Revit einfach wiederholen.
Der P&ID Connector erkennt dies und behält die Zuweisung der Objekte und Eigenschaften bei so dass Sie nicht von neu anfangen müssen.
Individuelle Programmierungen sind unser Heimspiel. In spezialisierten Branchen wie Industrie, Technik und Bauwesen stößt Standardsoftware schnell an ihre Grenzen. Die Kleen Software GmbH entwickelt maßgeschneiderte Lösungen – exakt abgestimmt auf Ihre Abläufe und Ziele. Von der Beratung bis zur Umsetzung stehen Ihre Wünsche im Mittelpunkt. Kontaktieren Sie uns gern!
Preise
P&ID Connector
STANDARD
Alle Funktionen enthalten
Sofort starten
30 Tage kostenlos
19,99 € / Monat
Jetzt bestellenÜber uns
Der P&ID Connector wurde von Scholze-Thost GmbH und Kleen Software GmbH in enger Zusammenarbeit entwickelt. Beide Unternehmen sind führend in ihren jeweiligen Fachgebieten und haben ihr umfassendes Know-how eingebracht, um dieses leistungsstarke Tool zu realisieren.
